半导体配件加工：突破极限精度的制造工艺与材料科学

随着全球芯片需求的爆发式增长，半导体制造设备的性能成为了竞争的核心。而作为这些高端设备的基石，半导体配件加工（Semiconductor Parts Machining）的重要性不言而喻。这不仅仅是金属切削，更是一场关于材料科学、超精密制造和表面处理的综合考验。

今天，我们将深入探讨在这一领域中，如何通过精湛的工艺满足极其严苛的行业标准。

一、 为什么半导体配件加工如此特殊？

与普通机械零件不同，半导体设备（如光刻机、蚀刻机、薄膜沉积设备）的工作环境极端且复杂。配件通常需要满足以下三大挑战：

1. 极端的洁净度要求： 任何微小的颗粒污染都可能导致整批晶圆报废。
2. 极强的耐腐蚀性： 加工过程中常接触高腐蚀性气体（如氯气、氟气）和等离子体环境。
3. 纳米级的尺寸精度： 配合公差往往控制在微米甚至亚微米级别。

二、 关键材料的选择：不仅仅是铝合金

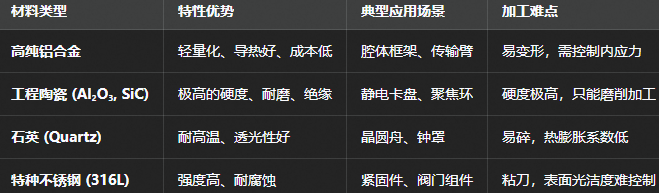

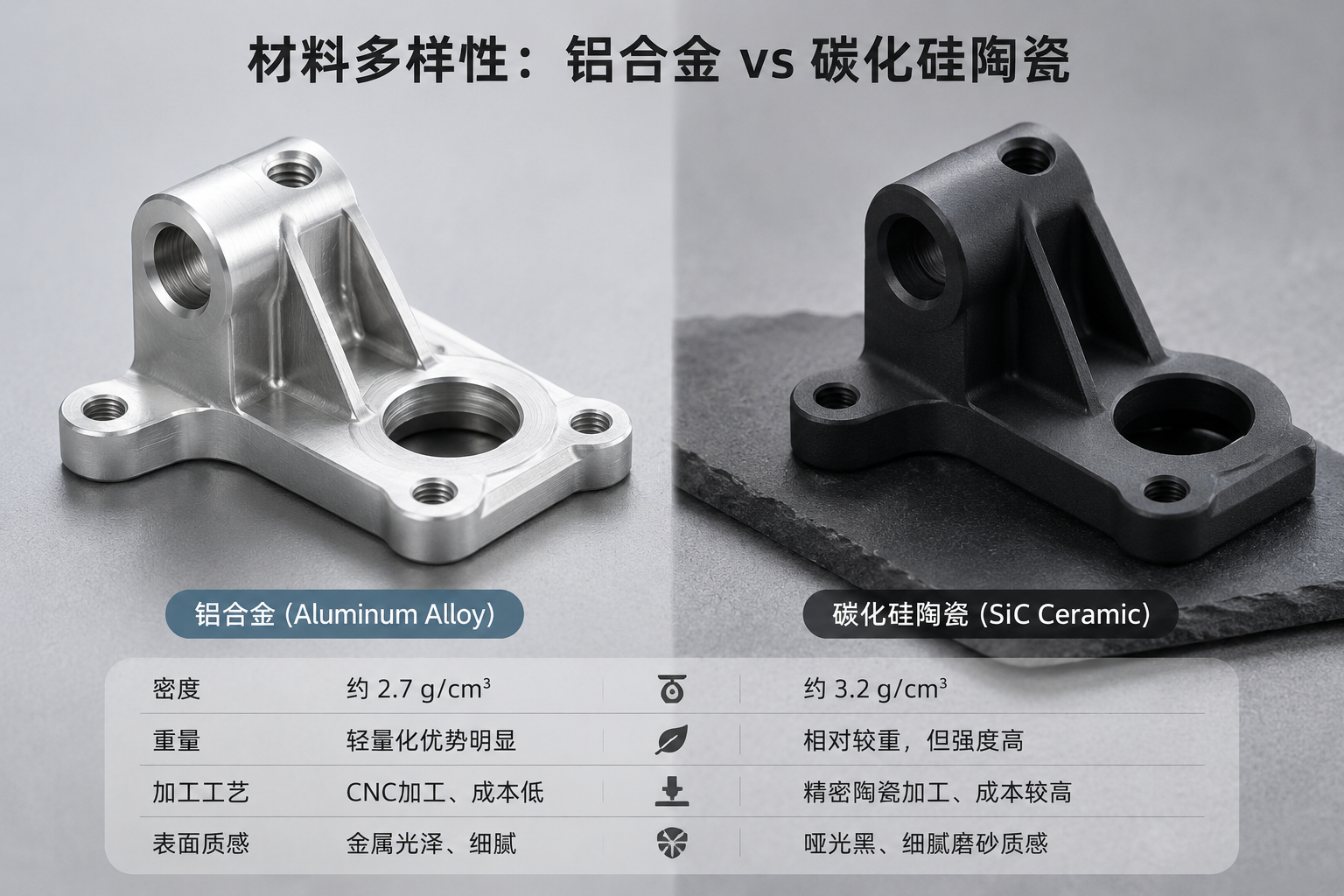

在半导体配件加工中，材料的选择决定了零件的寿命和性能。除了常见的6061-T6铝合金外，特种材料的应用日益广泛。

三、 核心加工工艺：追求极致精度

为了达到半导体级别的精度，传统的“车铣刨磨”已经不够用了，我们需要更先进的技术手段。

1. 多轴联动 CNC 加工
对于结构复杂的腔体（Chamber），五轴联动加工中心是标配。它能够一次装夹完成多面加工，极大地减少了累积误差，保证了位置度公差在 0.005mm 以内。

2. 精密磨削与抛光

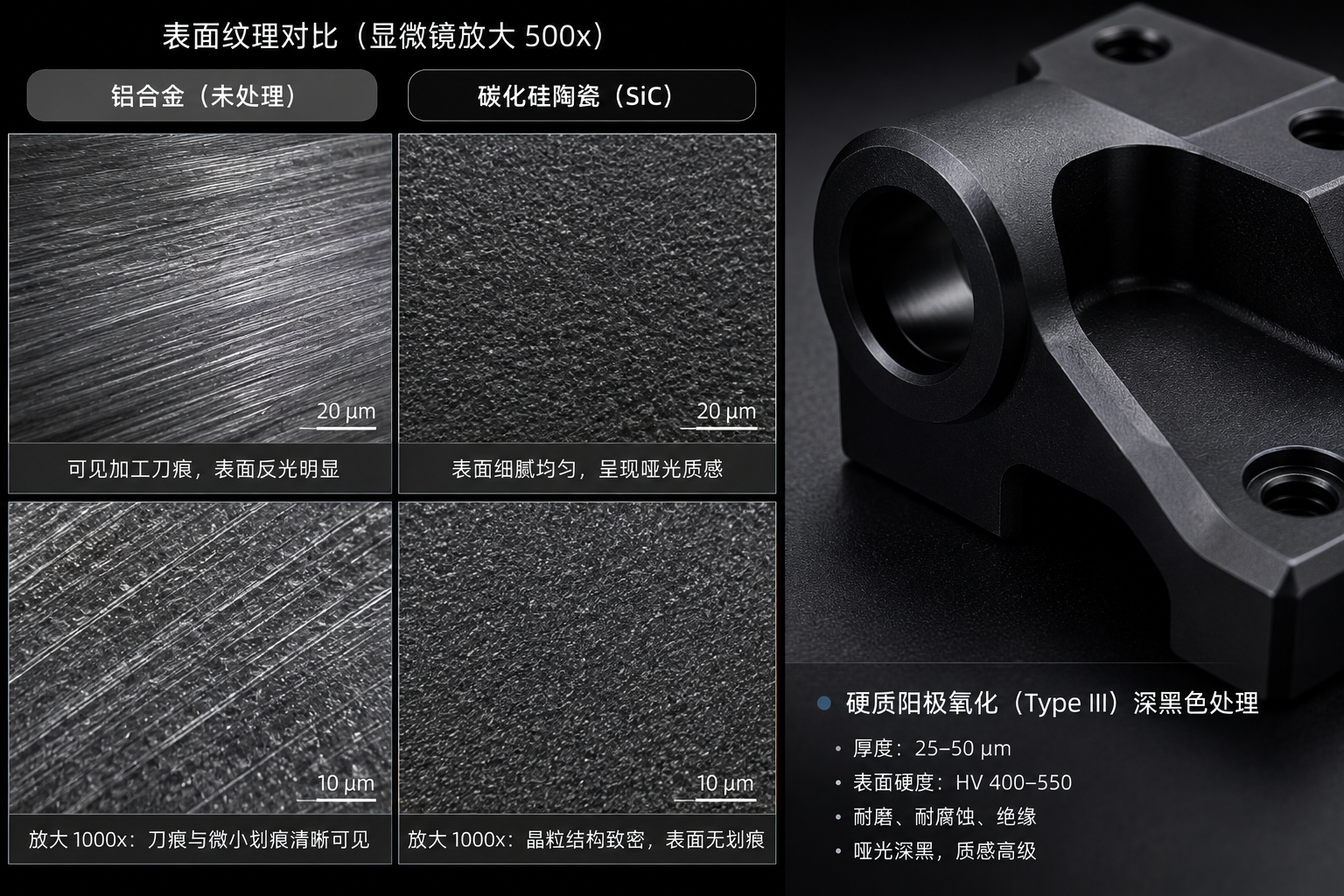

半导体配件的表面粗糙度（Ra值）通常要求极高。

• 外圆/平面磨削： 保证尺寸精度。
• 镜面抛光： 减少表面积，防止气体残留和颗粒吸附。对于某些流道部件，甚至需要进行电解抛光（Electropolishing）。

3. 阳极氧化与特种涂层
为了防止铝件在腐蚀环境中析出粉尘，硬质阳极氧化（Hard Anodizing）是必选项。更高端的应用则会采用 Y₂O₃（氧化钇）喷涂，这种陶瓷涂层能有效抵抗等离子体冲刷。

四、 质量控制：零缺陷的追求

在半导体行业，“差不多”就是“差很多”。每一个出厂的配件都必须经过严格的检测流程：

• 三坐标测量机 (CMM)： 用于检测复杂的几何尺寸和形位公差。
• 轮廓仪/粗糙度仪： 确保表面光洁度符合Ra < 0.4μm 甚至更低的标准。
• 清洗与包装： 必须在无尘室（Clean Room）中进行最终清洗和真空包装，防止二次污染。

五、 结语

半导体配件加工代表了精密制造的金字塔尖。它不仅需要昂贵的设备投入，更需要经验丰富的工程师团队对工艺的深刻理解。选择一家拥有成熟半导体加工经验的供应商，是保障设备稳定运行的关键。

如果您有关于高难度半导体零部件的加工需求，欢迎随时联系我们要获取技术方案。
