铝合金薄板焊接件怎么选工艺：TIG、脉冲 MIG 与激光焊的变形控制和质量检验

铝合金薄板焊接件为什么容易变形和软化？

同样是约 1–1.5 mm 的铝板，有的项目选 TIG，有的选脉冲 MIG，另一些则会评估激光焊。决定因素并不是板厚一个数字，而是材料牌号与状态、接头形式、焊缝长度、外观面、装配公差、批量和检验等级。铝合金薄板焊接件若同时要求低变形、足够熔深和稳定装配，工艺选择应在报价和打样前完成，而不能等焊后变形出现再补救。

铝合金导热快，焊接热量会迅速传入周围板材；同时其热膨胀较明显，局部受热和冷却收缩容易造成角变形、翘曲或错边。某些铝合金状态在焊接热影响区还可能出现强度下降。因此，热输入偏高可能导致烧穿、热影响区扩大和焊后尺寸漂移；热量不足或间隙不稳定，则可能带来未熔合。表面氧化膜、油污和保护条件控制不当，还会增加气孔风险。

这些缺陷对应的解决方向不同：烧穿通常需要重新评估热输入、焊接速度和接头间隙；未熔合要检查坡口或搭接状态、熔深和参数稳定性；气孔则与清洁、保护气体覆盖和表面准备密切相关。夹具约束不足会放大角变形，但夹得过紧也可能把自由收缩转化为残余应力，释放后仍然回弹。最终，焊后无法装配往往不是单一焊接参数的问题，而是接头、夹具、焊接顺序和尺寸公差共同作用的结果。

TIG、脉冲 MIG 和激光焊：铝合金薄板如何选择？

同样是约 1–1.5 mm 的铝合金薄板，不能只按板厚决定焊接工艺。接头形式、焊缝长度、可见焊缝、装配公差、批量和检验等级，都会改变 TIG、脉冲 MIG 与激光焊的取舍。以下比较适合作为铝合金薄板焊接件的初步评审框架，不是固定的工艺分界线。

如果铝合金薄板焊接件是小批量样件，焊缝短且外观面明显，TIG 往往更容易通过人工控制热量和填充来处理；但这不代表所有薄板都必须采用 TIG。对于较长焊缝或生产节拍优先的组件，脉冲 MIG 可能更合适，前提是接头间隙、送丝和夹具状态稳定。激光焊则应先确认装配精度、表面准备和工艺验证条件，不能仅凭“热影响区小”就直接选用。

最终判断还要回到装配和验收：若法兰平面度、孔位或接口间隙敏感，应把焊后尺寸复测纳入首件验证；若零件承担密封或承载功能，则需在图纸或项目规范中提前明确外观、尺寸、泄漏或内部缺陷检测要求。工艺选择的核心不是比较哪种焊接方法“最好”，而是在热输入、变形、效率、外观和检验之间建立可验证的平衡。

铝合金薄板焊接变形从哪里开始：接头、夹具还是参数？

铝合金薄板焊接件的变形，往往不是焊枪启动后才出现，而是从材料、接头和装夹评审阶段就已经埋下了风险。报价或打样前应先确认板材牌号与状态、厚度、焊缝位置和长度、接头间隙、错边要求，以及焊后需要保证的平面度、角度、孔位和装配基准。板材状态不同，受热后的软化和回弹表现也可能不同；因此，不能只按“薄板”两个字决定工艺。

接头间隙和焊缝布局决定收缩路径

接头间隙过大，通常需要更多填充金属和热量，可能增加烧穿、角变形或焊后收缩；间隙不稳定，则容易造成未熔合、焊缝尺寸波动和错边。长而连续的焊缝还会把热量集中在同一条收缩路径上，薄壁箱体的法兰或 T 形支架端部因此可能向焊缝一侧偏转。焊缝长度、可达性和是否能采用分段或交错焊，应在结构评审时一并判断。

夹具约束与焊接参数需要一起评估

夹具并非越紧越好。适度定位可以稳定间隙并限制自由变形，但过度约束可能把可见变形转化为残余应力，释放夹具后仍出现回弹或尺寸变化。定位点、夹紧力、散热路径、焊枪可达性和释放顺序都应纳入夹具设计；换型频率较高的零件，还要权衡夹具复杂度与重复定位能力。焊接参数则应与接头状态、热量累积和焊缝顺序配套验证，而不是只看单道焊缝的外观。最终尺寸应在自然冷却、按约定去夹后重新测量，不能用夹具内的读数直接代替交付状态。

铝合金薄板焊接如何控制变形：从焊前准备到焊后复测

铝合金薄板焊接的变形控制，不应等到焊后才处理。材料牌号与状态、板厚、接头间隙、定位基准和焊缝长度，都应在工艺评审时确认。对于约 1–1.5 mm 的薄板，任何一个局部热量集中点，都可能影响法兰平面、孔位或后续装配；这个区间只是工艺讨论示例，并不是 TIG、MIG 的固定分界线。

焊前：先稳定接头和测量基准

焊前应检查板材表面清洁状况、接头间隙、错边和装配贴合度，并明确哪些尺寸以夹具定位、哪些尺寸以零件基准测量。清洁和保护条件不稳定，可能增加气孔等缺陷风险；间隙过大则可能迫使焊工提高热输入，增加烧穿或角变形概率。对尺寸敏感的箱体、支架和带法兰外壳，可根据试焊结果设置必要的预置反变形，但不能把经验角度直接当作所有结构的固定值。

焊中：分散热量，而不是一味夹紧

夹具应提供稳定定位、适度夹紧和可控散热路径。夹得过松，接头可能移动；夹得过紧，则可能把自由收缩转化为残余应力，释放夹具后出现回弹。对于较长焊缝，可结合分段、跳焊、对称或交错顺序，减少局部热量连续累积。具体顺序要根据结构、焊缝可达性和装夹方式验证，不能简单套用。

焊后：去夹后重新测量铝合金薄板焊接件

焊后应按工艺要求自然冷却，再按规定顺序释放夹具，重新建立测量基准。检查项目不应只看焊缝外观，还应包括平面度、角度、孔位、法兰位置、端部间距以及与配合件的装配间隙。夹具内的尺寸合格，并不代表自由状态下仍然合格。最终验收应以图纸公差和功能要求为准；若出现持续返工，应回溯热输入、接头间隙、夹具约束和焊接顺序，而不是只在焊后强行校形。

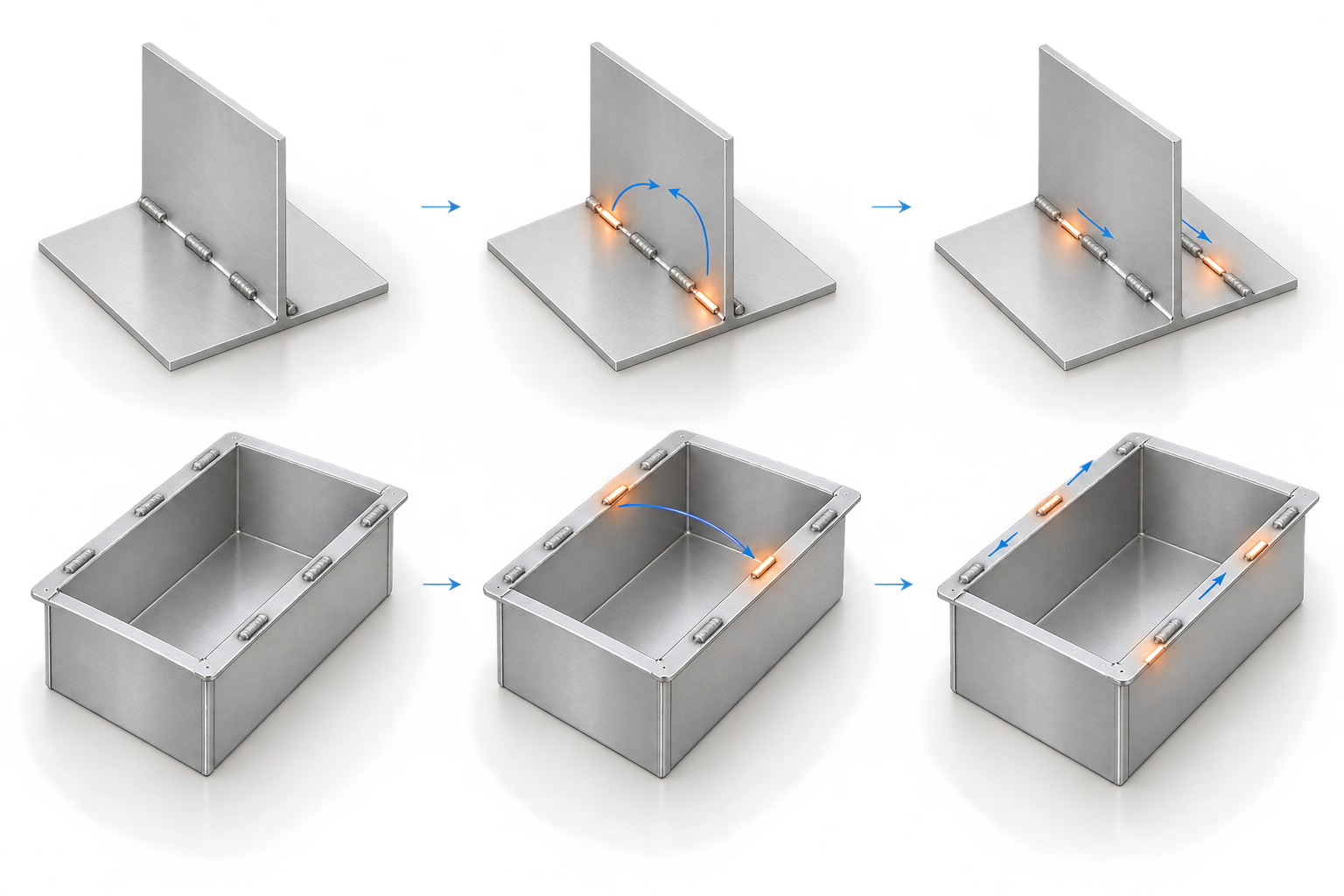

T 形支架和薄壁箱体为什么要采用间隔、对称或交错焊接？

铝合金薄板焊接件采用什么焊接顺序，不能只看焊缝是否能够熔合，还要看热量如何在结构中分布。以带法兰的薄壁箱体为例，如果沿一条长边连续焊接，热量会集中在局部区域，焊缝及其附近材料先膨胀、后收缩，容易使法兰向焊缝一侧翘曲。T 形支架也有类似问题：先把一侧长焊缝全部焊完，再处理另一侧，可能放大端部角变形或使立板偏离垂直位置。

因此，针对特定的 T 形结构，可考虑将焊缝分成若干段，采用间隔、对称或交错的顺序，让局部热量有时间扩散，并改变连续收缩的方向。例如先固定并焊接相对分散的短段，再回到中间或另一侧补焊，有助于避免热量长期堆积在同一端部。具体顺序仍需结合接头间隙、夹具约束、焊缝可达性和实际打样结果确定；研究样件中的毫米级变形结果，不能直接转化为其他零件的交付保证。

去夹和冷却后，铝合金薄板焊接件要检查哪些尺寸？

焊接完成后，不宜只在夹具内判断结果。应按约定自然冷却，并在释放夹具后重新建立测量基准，检查法兰平面度、立板垂直度、端部间距、孔位以及与配合件之间的装配间隙。对于薄壁箱体，还应关注开口尺寸、盖板接口和密封面是否因角变形而失配。若结构要求承载或密封，最终验收尺寸应与功能测试和图纸公差对应，而不能只凭焊缝外观判定合格。

铝合金薄板焊接件如何制定质量检验方案？

铝合金薄板焊接件的检验方案不能从“要不要做无损检测”开始，而应从图纸、功能和失效风险倒推。外观检查、尺寸检查回答的是不同问题；密封、承载或疲劳要求较高时，才需要进一步确认内部缺陷或泄漏性能。具体验收等级还必须引用项目适用标准、客户规范或经确认的首件要求，不能仅凭板厚推定。

铝合金薄板焊接件先做外观和尺寸检查

目视检查主要确认焊缝是否连续、成形是否均匀，以及是否存在明显气孔、咬边、裂纹、烧穿、未熔合或过量飞溅。尺寸检查则应在自然冷却、按约定释放夹具并重新建立测量基准后进行，重点记录错边、角度、平面度、法兰位置、孔位和装配间隙。对带法兰的薄壁箱体，焊缝外观合格并不代表箱体一定能装配，关键接口尺寸仍需使用量具、检具或三坐标等合适方式确认。

根据铝合金薄板焊接件功能选择专项检测

如果零件承担密封功能，应在图纸或验收文件中明确泄漏测试的方法、介质、压力或判定条件；不能用外观检查替代密封验证。承载、疲劳或内部缺陷风险较高时，可根据接头结构、检测可达性和适用规范评估渗透、射线或超声检测。不同方法能发现的问题并不相同，也并非所有薄板焊接件都默认需要射线或超声。报价和首件评审前，建议同时提供材料牌号与状态、板厚、焊缝图、关键公差、功能要求、检测等级及记录格式，使供应商能够据此安排工艺验证和尺寸复测。

询价和打样前，铝合金薄板焊接需要提供哪些资料？

铝合金薄板焊接件不能只凭一张三维模型判断工艺。询价或打样前，应同时提供材料牌号与状态、板厚、零件三维模型和二维焊缝图，并标明接头形式、焊缝长度、是否要求连续焊、外观面以及不可见焊缝的位置。约 1–1.5 mm 的薄板并不构成 TIG、脉冲 MIG 或激光焊的固定分界线；接头间隙、批量、装配公差和检验等级同样会改变工艺选择。

• 尺寸与装配：列出关键平面度、垂直度、孔位、法兰位置、错边和装配间隙，并注明测量基准。
• 生产信息：说明试制数量、稳定批量、换型频率和是否存在较长连续焊缝，便于判断手工 TIG、脉冲 MIG 或激光焊的节拍与夹具投入。
• 质量要求：明确外观等级、焊缝连续性、密封或承载功能，以及目视、尺寸、泄漏、渗透、射线或超声检测的适用要求。
• 历史数据：提供已有样件的变形、气孔、未熔合、烧穿、返工位置和测量记录，这些信息有助于提前识别热输入、间隙或装夹风险。

资料齐全后，供应商才能评估焊缝可达性、定位点和夹具释放顺序，并安排首件验证。验收约定还应写清自然冷却条件、去夹状态和测量基准：夹具内尺寸与释放后的尺寸可能不同，不能用未去夹状态替代最终装配判断。对于尺寸敏感的铝合金薄板焊接件，先确认这些输入，再讨论工艺和报价，通常比焊后返工更可控。

铝合金薄板焊接件常见问题（FAQ）

铝合金薄板焊接件的工艺、变形和检验不能只按板厚判断。以下问题分别对应工艺选择、夹具控制和验收方案中的常见误区。
