手板不是「先做出来看看」：七个常见误区与替代判据

从一次装不上的手板说起

试装台上，一只结构手板卡扣断了。评审时装配顺畅，卡扣手感清脆；转到注塑，第一批件却出现卡扣根部发白、孔位单边偏移 0.3 mm 以上。追溯发现三件事：手板用增材工艺做的，壁厚按图纸标称值直接打，材料刚度与量产塑料不同。手板「做出来了」，但没验证到真正会失败的地方。

这类问题不是个例。手板的价值不在「先做出来看看」，而在先想清楚要验证什么——是外形比例、装配干涉、结构刚度，还是脱模与量产可行性。验证目标不同，工艺、材料、公差、表面状态的选法完全不同。选错，手板给的是假阳性：装得上、掰得动，量产却卡在另一处。

下面按七个常见误区展开，每个都落到「实际会发生什么」和「替代做法是什么」。判据尽量写成图纸和报价单上能勾选的条目，而不是感觉。

误区一：手板只是「先做出来看看」，随便选工艺

常听到一句：手板嘛，能装、能看就行，谁快谁便宜交给谁。这句话在纯外形评审上成立，一旦验证目标涉及装配力、卡扣回弹、结构刚度，就会埋雷。

手板的价值不在「做出来」，而在「验证什么」。先写清验证判据，再倒推工艺，顺序反了就会返工。

替代做法：在图纸或询价单上写明「本次验证判据」。判据是配合尺寸，就选 CNC 并把关键尺寸、基准、检测项写清；判据是外观与手感，3D 打印更快，但要标注表面状态不代表量产。判据是结构刚度，尽量用与量产同族的材料，壁厚按量产值走，不要为打印方便减薄。

补充一点：同一套手板里，不同零件可以走不同工艺。外壳走 3D 打印看外形，内部承力支架走 CNC 看刚度，钣金底板走钣金看孔位——按件拆判据，比整套统一工艺更省事，也更少误判。

误区二：手板公差照抄量产图纸

最常见的做法是：把量产图纸原封不动发给手板厂，公差照抄。结果两件事同时发生——报价上去了，验证结论反而更不可信。因为手板公差和量产公差的服务对象不同：手板公差服务于「这一轮要验证什么」，量产公差服务于装配功能、检具和互换性。两者写在同一张图上，供应商只能按最严的一条报。

为什么会出问题：公差是判据，不是精度表演

手板阶段真正要回答的是：孔位对不对得上、卡扣能不能扣住、外形评审通不通得过。这些判据大多不需要 ±0.05 mm。业内常见做法是，手板关键配合尺寸按 ±0.1~±0.2 mm 量级控制，非关键外形、非配合面直接放宽甚至不标；量产件再按功能、检具和工艺能力另定。这个区间只是判断起点，具体数值必须按图纸功能和供应商确认，不能当成承诺值。

反过来，如果手板上标了 ±0.02 mm，供应商要么用更贵的工艺（比如精铣+多次装夹），要么在检测上做文章——报价里加三坐标全检，交期拉长，成本翻倍，而你验证的装配判据一点没变。更糟的是，紧公差在低刚度工艺上（如 SLA 树脂、FDM）根本做不稳，量出来的数据反而是噪声，评审时误判「设计有问题」。

还有一个容易被忽略的点：手板公差和量产公差的测量基准往往不同。手板可能没有专用检具，量的是自由状态下的尺寸；量产件在检具上定位后再量。两者数字一样，含义不一样。评审时如果只看数字对比，很容易得出错误结论。做法是在图纸上注明测量状态，或让供应商在报告里写清基准与夹持方式。

误区三：壁厚、圆角、拔模「手板阶段先不管」

常听到的说法是：手板就是先做个形状，壁厚、圆角、拔模留到开模前再改。这个假设在纯外形评审时成立，一旦手板要验证结构强度或后续转注塑，代价就来了。曾见一个外壳手板用3D打印做，壁厚按外形给到1.2 mm，装配手感正常；转注塑后同一位置出现明显缩痕，卡扣根部因熔接痕强度不足批量断裂。

问题不在打印或注塑本身，而在手板阶段把两个工艺的成型逻辑混用了。增材是逐层堆积，薄壁主要风险是翘曲和层间强度；注塑是熔体充填加冷却收缩，薄壁的风险是填充不足、缩痕和熔接痕。同一张薄壁结构，两条工艺的失效位置往往不重合。

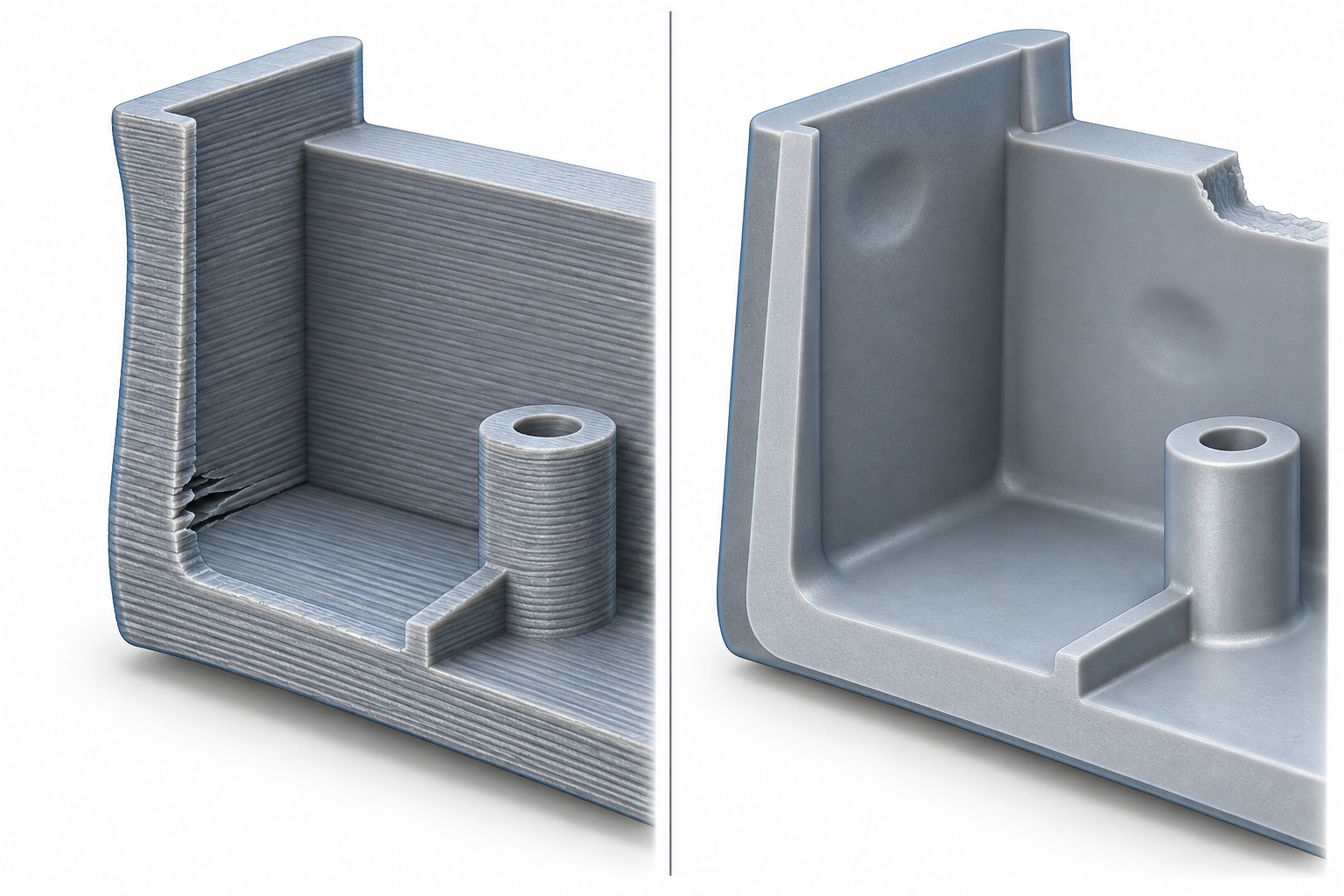

薄壁在不同工艺下的失效差异

替代做法：按验证目标决定预埋程度

• 要验证结构强度或转注塑：壁厚、圆角、拔模按量产工艺预埋。壁厚先按材料与工艺的常用范围取值，圆角在承力内角不小于壁厚的0.5倍，拔模角沿脱模方向预留。
• 只确认外形与装配占位：可以放宽，但要在图纸上标注「非量产代表件」，避免后续误用。
• 非承力装饰件：薄壁与无拔模可接受，前提是不参与装配定位、不承受反复载荷。

误区四：装配手板不需要基准

见过一批结构手板，评审时扣合顺畅、螺钉能进，结论是「结构没问题」。转注塑后第一批 200 件，装配线上出现约三成卡扣顶死、两成孔位错位。追查发现：手板是 SLA 打印的，没有做统一基准面，每个零件独立摆放成型，装配时靠手感对齐。零件本身尺寸都在公差内，但零件之间没有共同的定位依据——问题不是做不准，是压根没定义什么叫「准」。

装配类手板的核心任务不是复现零件形状，而是复现零件之间的定位关系。没有基准，装配能装上只是巧合，装不上也无法判断是哪个件的哪个面出了问题。这类问题一旦推迟到模具阶段，改模的成本和周期远比手板阶段补一个定位柱高。

装配手板开工前要定义的四个基准

• 基准面（A 面）：选装配时最先贴合、面积最大、最容易测量的平面，图纸上标注为第一基准。手板阶段就应把这个面加工或打印到位，而不是随手选一个成型面。
• 定位柱 / 定位孔：两个零件之间至少一对，直径方向留 0.05~0.15 mm 配合间隙（业内常见做法，具体按图纸和装配方式确认）。定位柱在手板上缺失，装配就只能靠边对齐，偏差无法复现。
• 孔位关系：螺钉孔、连接器开孔相对于基准面的位置，比孔径本身更关键。孔径大了可以补，孔位偏了整块板废。
• 配合间隙：活动件、卡扣、滑轨的间隙值要写进手板图纸，不写就默认按供应商经验给——给多少看运气。

如果手板已经做完、发现基准缺失，3D 扫描可以做基准复核：扫描装配后的整体点云，与理论模型比对，能看出是哪个方向偏、偏多少。但这是事后补救——扫描告诉你偏了，不告诉你该往哪调。下次开图时把基准标上，比扫描十次有用。

误区五：表面处理只是「好看」

常听到的说法是：手板先不处理，能装就行，表面等量产再定。实际评审现场翻车的，往往就是这一步。喷砂、阳极氧化、喷漆、电镀都会吃掉或加上一层尺寸；而纹理与光泽直接决定客户对「手感」和「档次」的判断——同一件结构，磨砂和亮面在评审会上得到的结论可能相反。

表面层改变的是尺寸，不只是颜色

阳极氧化膜厚业内常见在几微米到二十几微米量级，硬质氧化更厚；喷漆单边常见 20–60 μm，粉末喷涂更厚。对配合面、螺孔、滑动副来说，这些厚度不是零头。把手板按裸件尺寸做出来，再去氧化，孔就小了、轴就紧了。可行做法是：配合尺寸在图纸上标注「氧化前/后」基准，或对配合面留遮蔽（masking），让表面处理不落在配合区。

按评审目标选表面状态，而不是按美观选

替代做法可以归结成一条规则：先明确这次评审要看什么，再决定表面处理做到哪一步。看装配，就让表面处理远离配合面；看手感，就固定纹理参数并留样；看外观，就承认手板只能代表方向，量产色与纹要单独确认。把这条写进手板技术要求，比事后争论「颜色不对」省事得多。

手板验收：检什么、用什么检、判据怎么写

手板做完了，评审会上却没人说得清「算不算合格」。外观件看着还行，装配件塞不进，尺寸报告和图纸对不上——争议往往不在加工质量，而在验收判据没写清。手板的验收逻辑和量产不同：量产检的是功能与一致性，手板检的是「这次要验证的那个问题有没有被验证到」。所以先定验收目标，再定检测项和手段，最后才落到报价单。

验收项与检测手段对照

全检还是抽检

手板通常只有一两件，谈全检抽检意义不大，但规则要提前说清：影响装配和功能的关键尺寸全检，用卡尺/塞规逐件过；非关键外观面、装饰性尺寸抽检或目视即可。真空复模（手板复模）小批量时，首件必须全检，后续件按关键尺寸抽检，因为硅胶模会随浇注次数磨损、尺寸漂移。

判据怎么写，一句话原则：只写「这次要验证什么」相关的尺寸和条件，其余标注为参考或不做要求。把量产图纸直接当手板验收图用，会把大量无关公差带进检测，既增加成本，也让真正关键的那几项淹没在报告里。需要复核基准或做逆向比对时，可用3D 扫描服务；确认工艺与报价口径，走在线报价入口。

这些建议什么时候不适用

前面几节的公差、拔模、基准、检测要求，成立的前提是「手板要替量产件背一部分责任」。如果这个前提不成立，照搬反而浪费钱和时间。

• 纯外观/手感评审件：只评颜色、纹理、分模线位置，不装不测。关键尺寸可放宽到 ±0.3 mm 量级甚至更松，拔模角、壁厚均匀性可以不预埋，但要在图纸或工单上写明「外观确认件，尺寸不作验收依据」。
• 一次性展示件：展会、投标样机，用完即弃。可以用最省的工艺和材料，不必模拟量产刚度，但装配关系若会被客户上手操作，配合孔位仍建议按功能尺寸做。
• 结构尚未冻结的早期概念件：此时改设计比控尺寸更重要。公差按「能装上」给，检测只做功能装配，不做全尺寸报告。
• 极端小批量试销：几十件以内，真空复模或CNC小批即可，不必为它开钢模，也不该拿它去验证注塑的翘曲与缩痕——那属于量产工艺问题。

一句话判据：这件手板要回答的问题如果只涉及「看起来对不对」，就按外观件做；一旦涉及「装得上、扛得住、能量产」，前面的规则就不能省。拿不准时，把用途写进询价单——比事后争论便宜。

常见问题

下面几个问题，是手板询价和验收阶段最常被反复问到的。答案按工程判据给，不按销售口径给；涉及具体数值的，都以图纸标注和供应商确认为准。
