3D 打印是什么：从建模数据到可装配零件的工艺与 DFM 判断

3D 打印是什么：逐层堆积到底改变了哪些加工规则

先看一个具体场景。一个手持设备的外壳，内部有三处卡扣、两处螺钉柱、一个 USB 开口，工程师需要在开模前确认装配手感。如果直接开注塑模，模具费用和几周排期都压在一个尚未验证的结构上；如果走 CNC 铣一个整壳，薄壁和倒扣处的刀具可达性会逼着改结构。3D 打印给出的第三条路是：把三维模型逐层堆成实体，卡扣、螺钉柱、内部走线槽在成形阶段一次出来，不受拔模方向限制，也不需要为刀具伸不进去而妥协。

所以回答「3D 打印是什么」，关键不在「能打出形状」这句百科定义，而在它改了哪几条加工规则。传统减材加工（CNC）从整块料里挖出零件，刀具半径、装夹方向、深腔可达性先于设计存在；模压成形（注塑、钣金冲压）要求拔模斜度、壁厚均匀、冲头方向固定。3D 打印是增材：材料在受控路径上逐层堆积，几何复杂度不再直接换算成加工难度。这改变的是成形自由度、批量经济性和材料选择逻辑，而不是把精度上限抬高——精度上限仍由具体工艺、材料与后处理决定，不能笼统承诺。

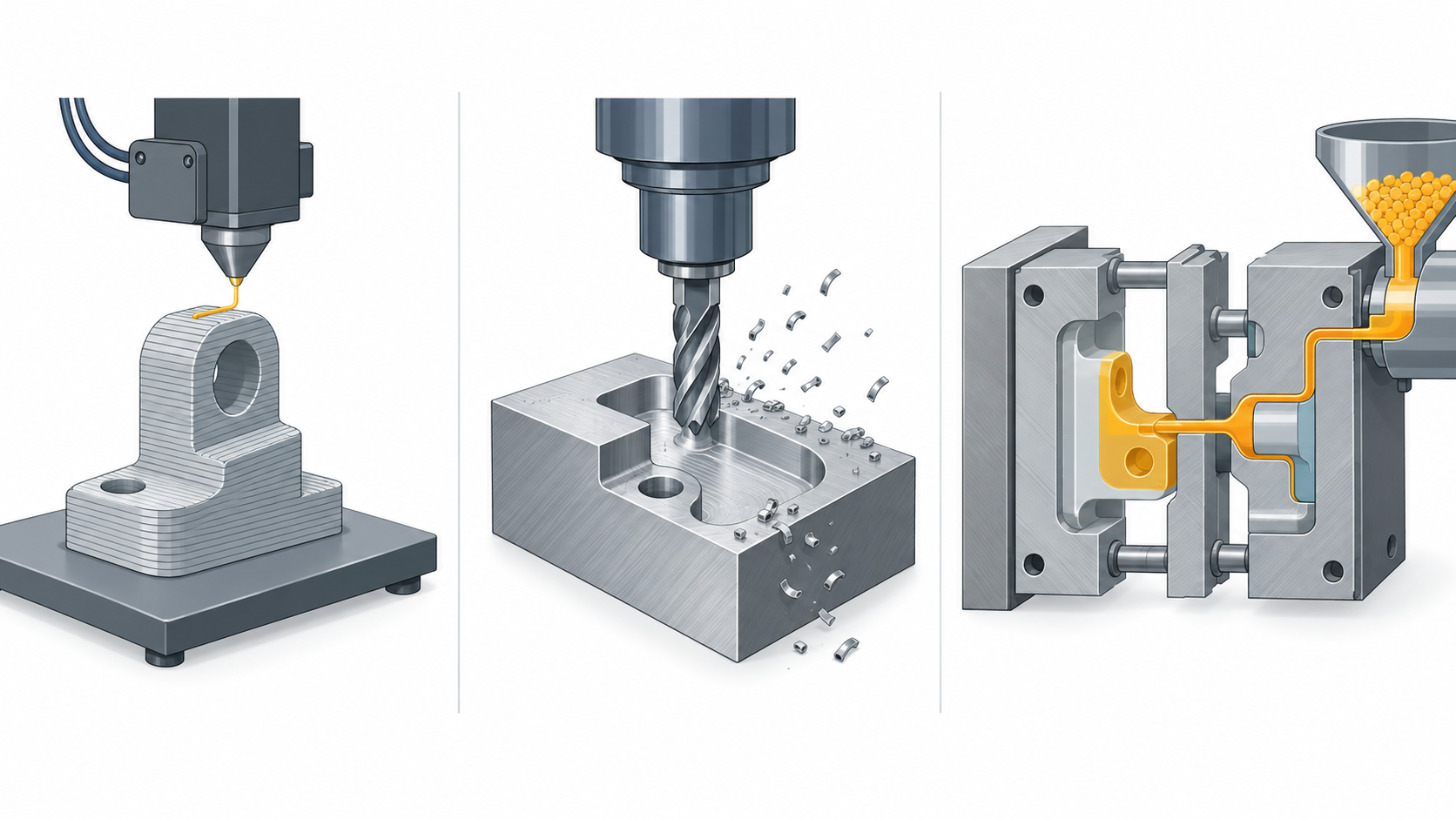

逐层堆积与减材、模压的规则差异

逐层堆积带来三个直接后果。其一，内部流道、点阵结构、一体铰链这类「藏在里面」的特征可以做出来，因为不依赖刀具进入。其二，单件成本对批量不敏感，第 1 件和第 20 件的单位成本差别有限，适合原型与试制，但批量放大后单件成本下降远不如注塑。其三，层与层之间是结合面，力学性能沿层方向与垂直层方向不同，这是后续 DFM 里必须处理的方向性问题。理解这三点，比记住一串工艺缩写更实用。

回到那个外壳。先打印一版的意义是：用几天时间、相对低的成本，把装配干涉、卡扣力度、螺钉柱位置这些「设计问题」暴露出来；等结构冻结，再决定是继续用 3D 打印做小批量，还是转 CNC 加工 做强度更高的功能件，或转 模具注塑 做量产。3D 打印不是终点工艺，它是把设计验证和制造决策提前的一环。AGX 可承接工业增材制造（FDM/SLA/SLS/MJF/DMLS），具体工艺档位按零件要求匹配。

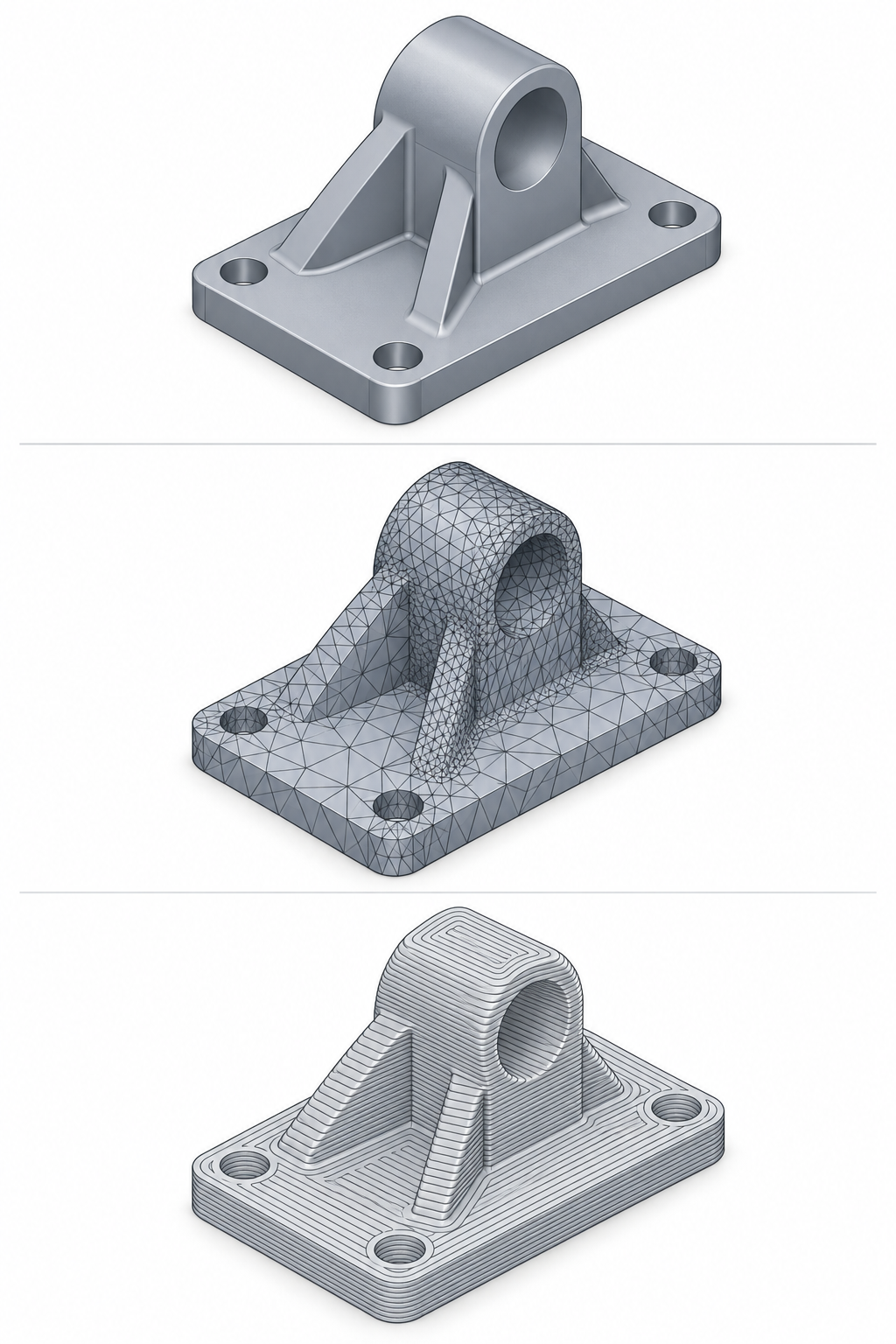

从 3D 建模到可打印数据：三维模型怎么变成机器能读的指令

3D 建模阶段就要考虑的可打印性

• 单位：CAD 模板常用毫米，导出 STL 时不带单位。对方按英寸读，零件会缩到 1/25.4。文件名或随附说明里写明单位，比事后解释便宜。
• 原点：把原点放在零件的基准角或装配基准上，切片摆放时不用反复猜方向；多零件排版也不会互相错位。
• 最小特征：小于喷嘴直径或光斑的凸台、筋、字，建模时画得出来，打印时出不来。建模阶段就该按工艺粗调一遍。

STL 网格精度：太粗曲面留弦差，太细拖慢切片

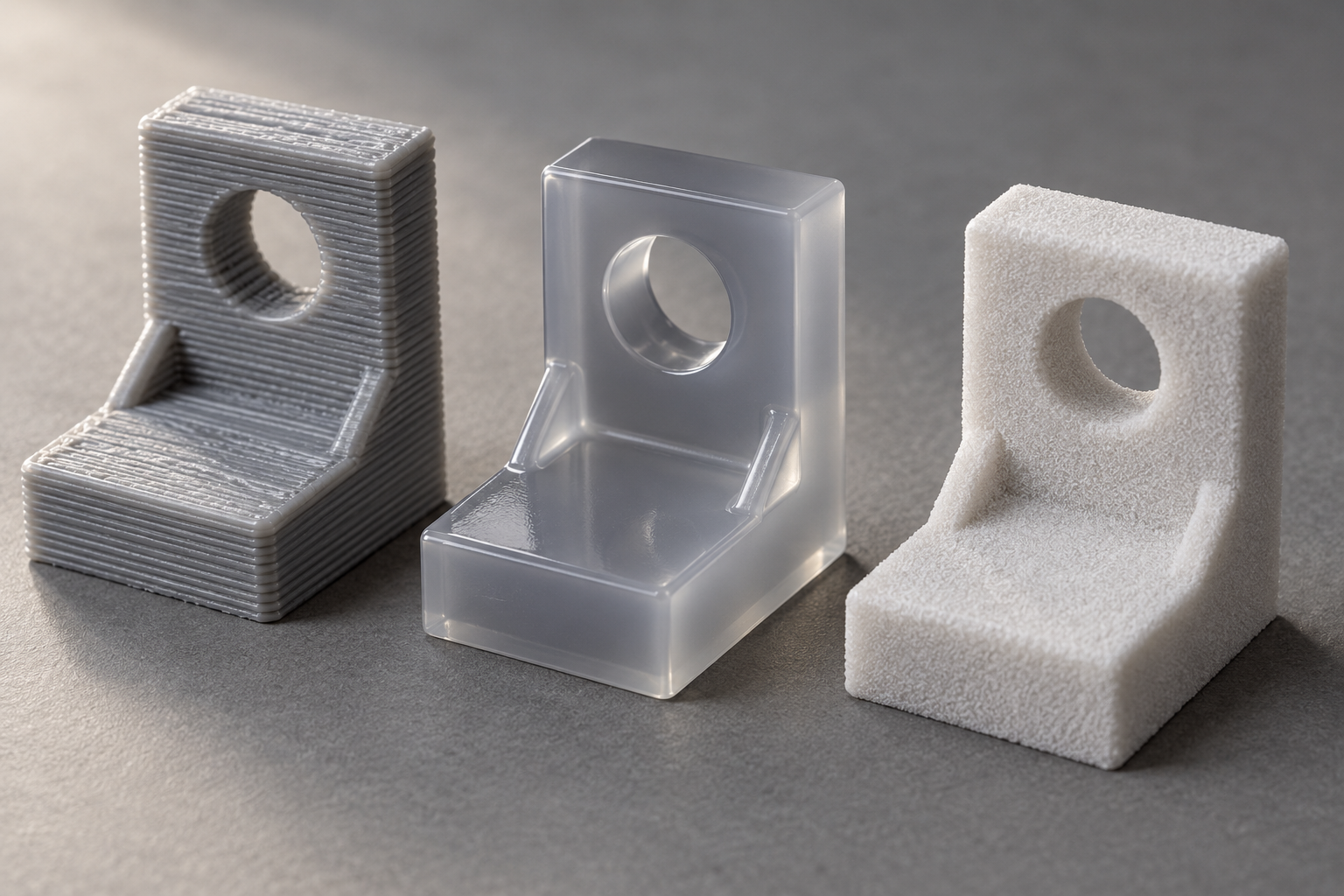

FDM、SLA、SLS 怎么选：3D 打印工艺路线与材料可达性

选 3D 打印工艺，第一刀不该切在“哪种精度高”，而该切在外观面在哪、受力方向朝哪、结构能不能加支撑。同一张图纸，把外观面从顶面挪到侧面，FDM 和 SLA 的选择可能就反过来了；把受力从 XY 面转到 Z 向，粉末烧结和光固化的取舍也会变。工艺路线不是按价格排序，而是按约束排序。

下面按三条主流路线分档：熔融沉积（FDM）、光固化（SLA/DLP）、粉末床（SLS/MJF）。范围数字只当业内常见参考，具体能到哪一档，要按图纸特征、材料和后处理跟供方确认。AGX 承接工业增材制造，覆盖 FDM、SLA、SLS、MJF、DMLS，但工艺可达性仍以零件几何和材料为准，不做精度承诺。

FDM：成本低、层纹明显，各向异性必须先算进去

FDM 把热塑性丝材熔融挤出、逐层堆积。优点是设备普及、材料便宜、大件成本友好，PLA、PETG、ABS、PC、尼龙加纤都能打。代价是层纹肉眼可见，XY 向强度和 Z 向强度不在一个量级——业内常见的说法是 Z 向层间强度可能只有 XY 向的一半上下，具体取决于材料、层高和喷头温度。所以受力件在 FDM 上要优先把主受力方向摆到 XY 面内。

适合的活：结构验证件、大尺寸外壳的手板、工装夹具、非外观面的功能件。不适合：精细外观件、薄壁高细节、需要各向同性的承力件。悬垂超过约 45° 通常就要加支撑，支撑接触面会留痕，外观面尽量避开支撑位置。

SLA/DLP：光固化做精细外观件，尺寸稳定但怕长期光照

SLA/DLP 用紫外光逐层固化树脂，层厚可以做到很薄，表面细腻、细节还原好，适合外观评审件、精细结构、小尺寸高细节零件。尺寸稳定性通常优于 FDM，但树脂件在长期紫外照射下会老化变色，力学性能也偏脆，做卡扣、卡爪这类反复受力的结构要谨慎。

选光固化前先问两件事：这个件会不会长期暴露在户外或强光下？会不会反复受力？如果答案是会，考虑换工程树脂、换粉末烧结，或者把关键结构改成 CNC。后处理上，打磨、喷砂能去支撑痕，染色能统一外观，但这些都会轻微改变尺寸，配合面要预留余量。

SLS/MJF：粉末床无支撑，功能件和小批量的默认选项

SLS 和 MJF 都属于粉末床工艺，成形时周围粉末自然充当支撑，所以悬垂、内腔、嵌套结构基本不用专门加支撑，取出后清粉即可。强度各向异性比 FDM 小，适合功能验证件、小批量生产、结构复杂的装配件。尼龙（PA12、PA11）是常见材料，加玻纤或碳纤后刚性和耐温会提升。

表面是粉末颗粒感，比 FDM 均匀但不如 SLA 细腻。内腔和深槽清粉可能不彻底，设计时避免完全封闭的内腔和过窄的缝隙。批次一致性在粉末床工艺里相对稳定，这也是它常被用来做小批量终端件的原因。

选型判据清单：按约束排序，而不是按价格排序

• 外观面位置：外观面在顶面或侧面，且要求细腻，优先 SLA；外观面可接受层纹或颗粒感，FDM 和 SLS 都能用。
• 主受力方向：受力在 XY 面内，FDM 可用；受力跨越 Z 向，优先 SLS/MJF 或改用 CNC。
• 是否需要无支撑结构：有内腔、嵌套、深悬垂，粉末床（SLS/MJF）最省事。
• 后处理要求：要打磨、喷砂、染色、蒸汽抛光，先确认工艺和材料支不支持，以及后处理对尺寸的影响。
• 材料性能：耐温、耐化学、韧性、阻燃等要求超过常规树脂和尼龙时，评估 DMLS 金属打印或转 CNC。
• 批量趋势：小批量试制用增材合理，数量上去后要重新算单件成本，评估转注塑或真空浇注。

三条路线没有绝对优劣。FDM 赢在成本和大件，SLA 赢在表面和细节，SLS/MJF 赢在无支撑和功能强度。把外观面、受力方向、支撑需求、后处理和批量这五条约束按优先级排好，工艺路线基本就定下来了。拿不准的时候，把零件图和一个受力/外观说明一起给到供方，比单纯问“你们能打多准”有用得多。AGX 的 3D 打印能力覆盖 FDM/SLA/SLS/MJF/DMLS，材料可达性和工艺匹配可以在快速原型阶段一并确认。

壁厚、支撑与摆放：3D 打印 DFM 里最容易翻车的三个点

建模软件里画得出来，不等于打得出来。3D 打印 DFM 检查里，真正让零件报废的通常不是精度不够，而是三件事：壁厚太薄、支撑没想清楚、摆放方向拍脑袋。这三个点互相牵连——改壁厚会影响支撑接触面，改摆放会改变受力方向。下面用具体零件拆开讲。

壁厚：能不能打出来，先看最薄那一处

壁厚是 3D 打印 DFM 的第一道门槛。喷头或激光束有实际直径，一层一层堆上去，薄到一定程度就堆不出连续实体：FDM 常见的最小稳定壁厚在 0.8–1.2 mm 量级，SLA/DLP 可以更薄，SLS/MJF 因为靠粉末自支撑，薄壁反而不容易塌。这些是业内常见参考区间，具体要看工艺、材料、喷嘴或光斑尺寸，以图纸标注和打印厂确认为准。

比“打不出来”更隐蔽的问题是翘曲。薄壁冷却快、收缩快，大面积薄板在边缘会翘起来，尤其 FDM 的 ABS 类材料。设计上的对策不是把壁加厚到夸张，而是让壁厚均匀：突然从 3 mm 跳到 0.8 mm 的过渡区，应力集中，翘曲和分层都从那里开始。壳体类零件常见做法是把主壁定在 1.5–2.5 mm，局部加强筋来补刚度，而不是靠整面加厚。

支撑：悬垂角、桥接和接触面留痕

熔融沉积和光固化都需要支撑来托住悬空结构，粉末烧结（SLS/MJF）靠未烧结粉末自支撑，但大平面下方仍会有粗糙的“粉面”。判断要不要支撑，看两个角度：

• 悬垂角：相对竖直方向倾斜超过约 45° 的面，FDM 通常就需要支撑，超过 60° 基本必加。这是经验值，材料和层厚都会挪动这条线。
• 桥接：两端有支撑、中间悬空的一跨，短距离（几毫米到十几毫米）FDM 能直接拉过去，太长就下垂。桥接能力跟材料熔体强度有关。
• 接触面留痕：支撑和零件接触的地方，拆掉后一定留痕。外观面、配合面要避开支撑接触，或者把接触面留 0.2–0.3 mm 余量，后加工磨掉。

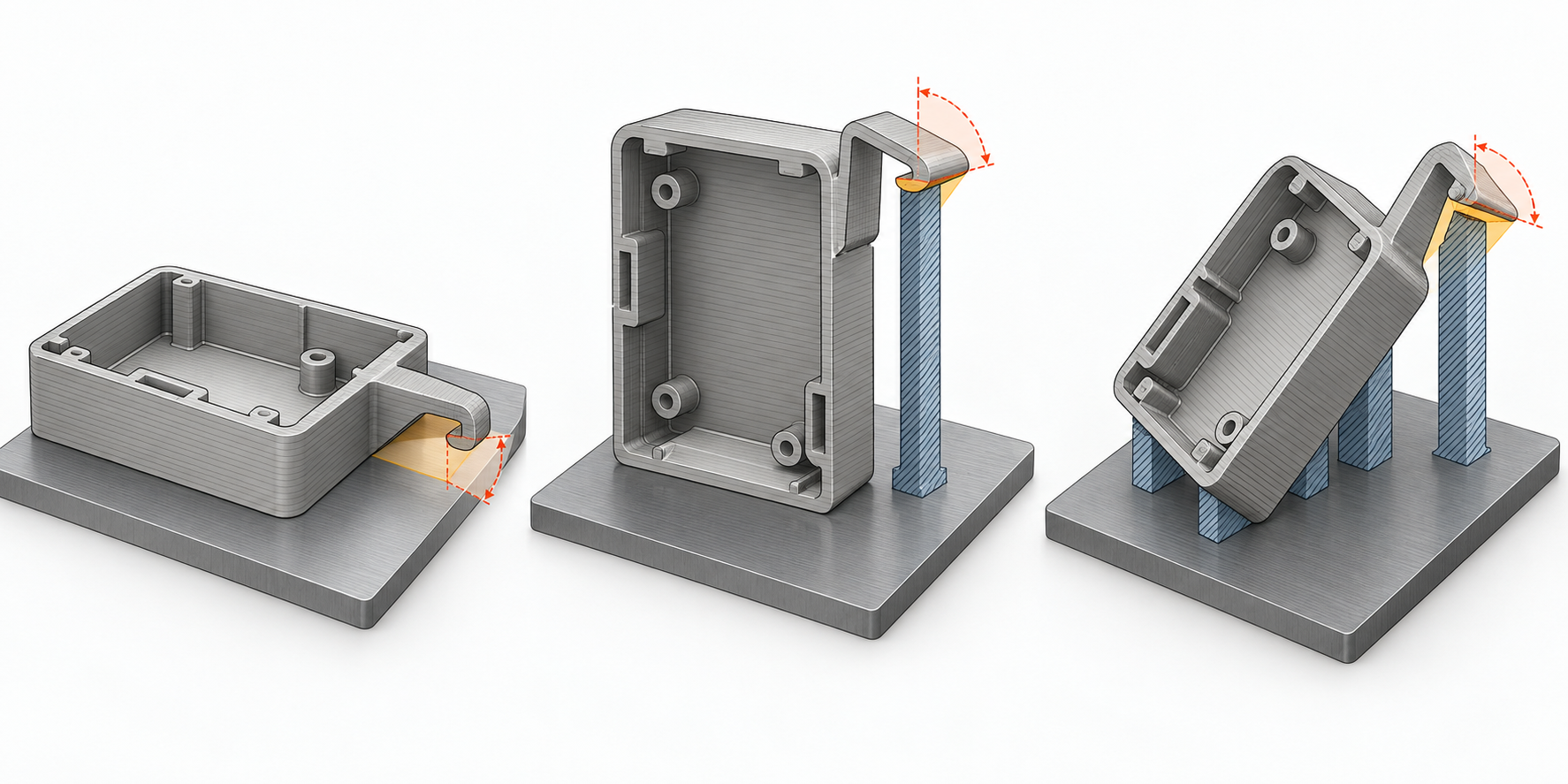

一个带卡扣的壳体最能说明问题。卡扣是悬臂结构，如果朝下打印，悬臂面要么加支撑、要么改角度；但卡扣根部如果正好在支撑接触面上，拆支撑时容易把卡扣掰断或留毛边。DFM 的改法是：把卡扣转成 45° 以内的斜面，让它自己支撑自己，或者把卡扣所在的壳面整体转向，让卡扣悬臂朝上长。

摆放：层方向决定强度，Z 向是最弱方向

3D 打印件不是各向同性的。FDM 层与层之间靠熔接，层间结合强度明显低于层内；SLA 的层间差异小一些，但仍有方向性；SLS/MJF 相对均匀，也还不是锻造件那种全向一致。这意味着摆放方向直接决定零件哪里最弱。

判据很简单：主要受力方向不要落在 Z 向（堆叠方向）。还是那枚带卡扣的壳体——如果卡扣要承受反复插拔的弯折力，最好让卡扣的悬臂长轴躺在 XY 平面内，层线垂直于受力方向，弯曲时不容易沿层间开裂。反过来，如果零件主要受压、受力方向明确，就把受力轴对齐到层内强度最高的方向。

摆放还要权衡支撑量和表面质量。躺平打支撑少、但关键面朝下会有粗糙纹路；立起来打接触面光洁、但支撑多、打印时间长。常见取舍是：外观面和配合面朝上或不接触支撑，牺牲非关键面。改完摆放，回头再检查一遍壁厚和悬垂角，这三个点通常要来回调几轮才收敛。

公差与表面粗糙度：3D 打印件该按哪一档提要求

分层看：各工艺的尺寸公差大致落在哪一档

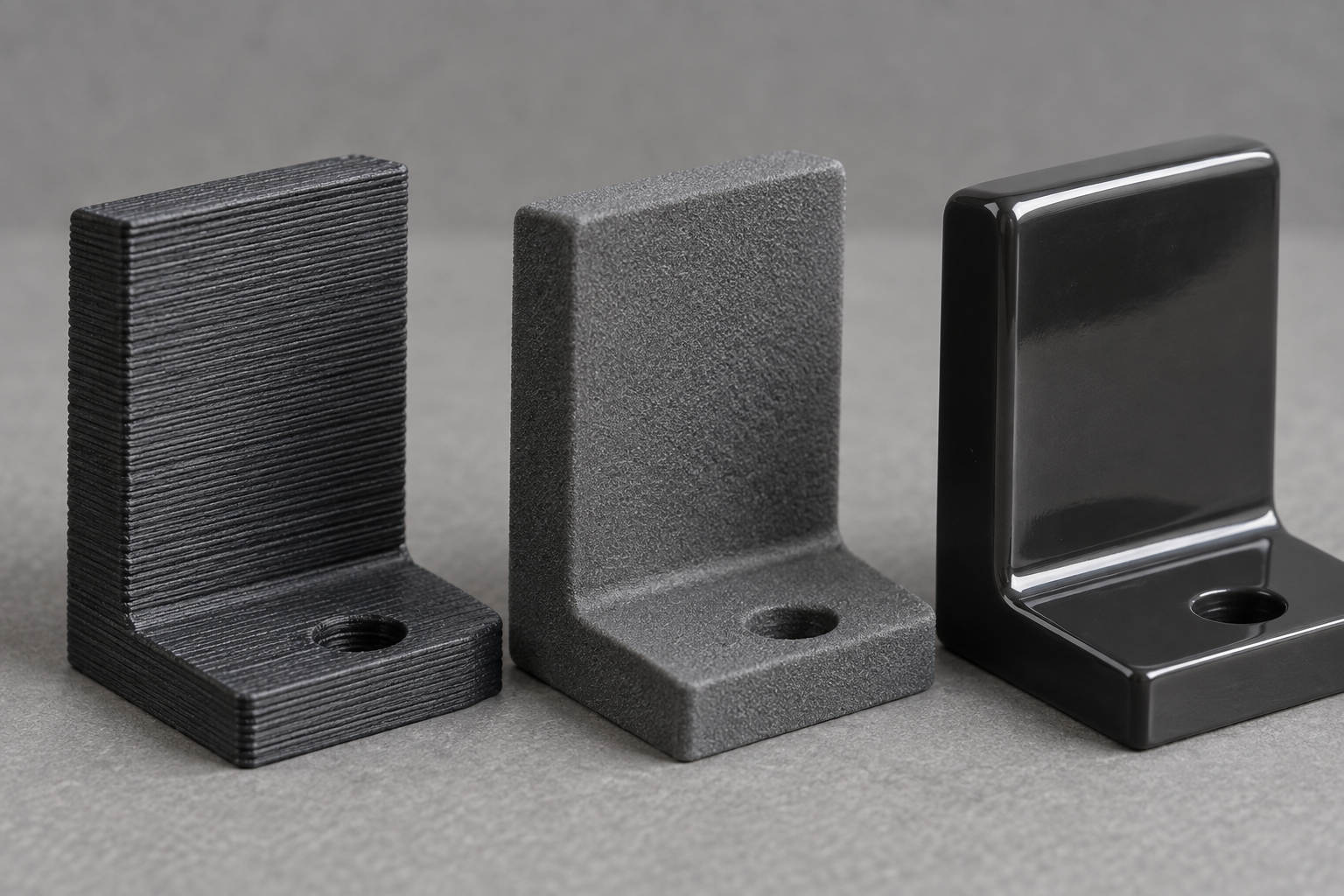

表面粗糙度不是单一数字：层纹、后处理与工艺绑定

• 打磨：手工或机械去除层纹，降低 Ra，但会磨圆棱边、改变局部尺寸，精密件慎用。
• 喷砂：统一表面质感，去除支撑残留，对尺寸影响小，是外观件常用手段。
• 染色 / 上色：只改外观不改尺寸，适合原型评审件。
• 蒸汽抛光：用溶剂蒸气熔平表层，Ra 可显著下降，但薄壁和尖角会软化变形，需先评估壁厚。
• 退火：改善层间结合和内应力，但可能引起整体收缩，尺寸要重新确认。

装配、密封和螺纹：打印件上必须单独处理的几类特征

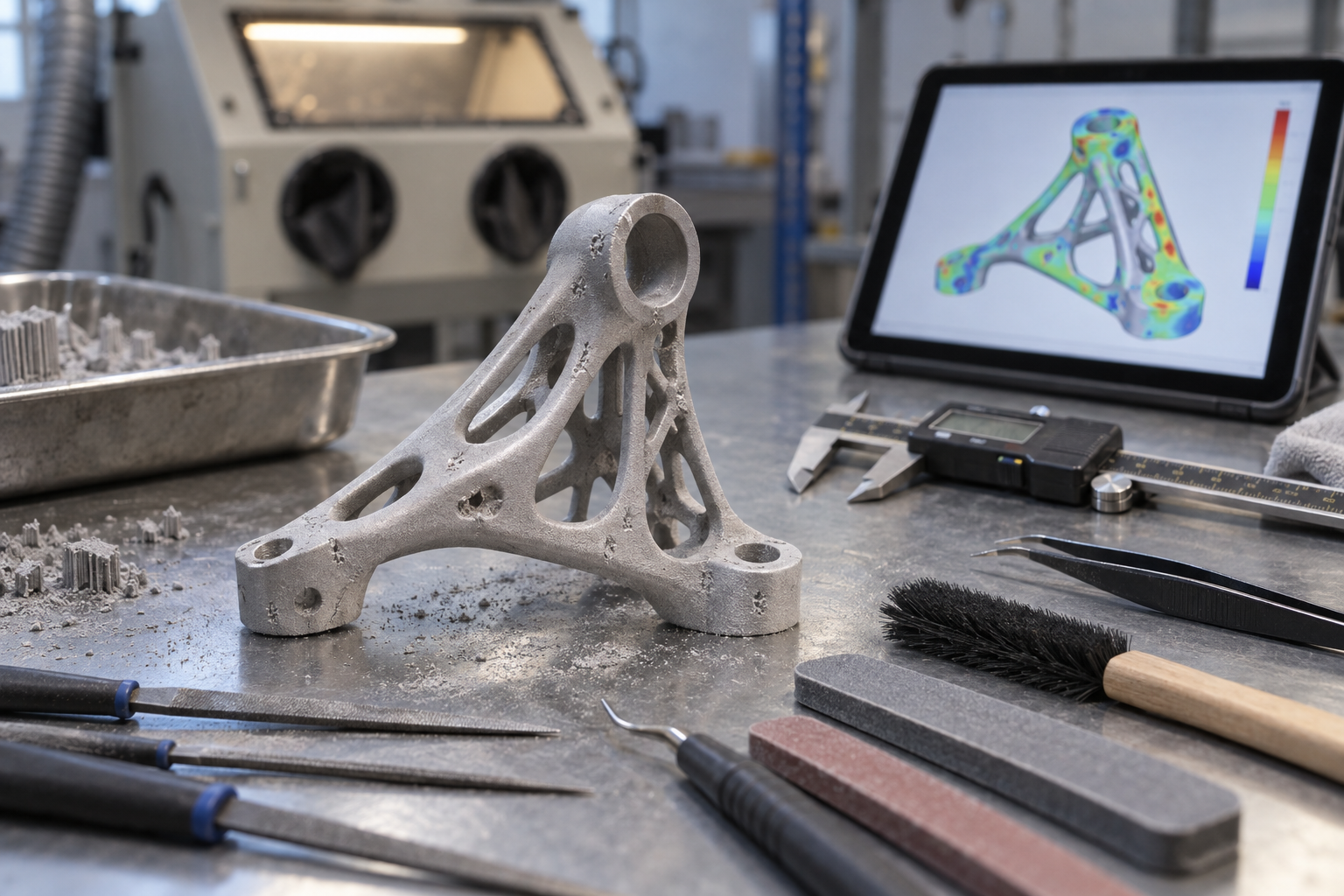

打印完之后：后处理、检测与常见失效模式

3D 打印件从设备里取出来那一刻，尺寸和外观都还没定型。去支撑、打磨、喷砂、上色、退火，每一步都会动到零件；翘曲、层间开裂、孔位偏移也大多在这一段才暴露。下面按后处理、检测、失效模式三块讲，最后给一份对照表。

后处理怎么改变最终尺寸和外观

去支撑是第一道。支撑接触面会留痕：FDM 的支撑剥离面粗糙度明显高于成型面，SLA 的支撑点会在表面留小凸点，SLS 相对干净但支撑接触区仍有粉粘。去支撑后通常要打磨，打磨会微量去除材料——面轮廓度公差紧的配合面别指望靠打磨找回来。

喷砂用于均匀表面，对外观件是常规手段，但会轻微倒角锐边。上色和染色只改外观，不改尺寸。退火是个容易被忽略的变量：FDM 件退火能提高层间结合强度，但会带来收缩和变形，特别是薄壁和长悬臂。要退火，就得在图纸阶段把余量和支撑一并考虑进去，而不是打完再补。

检测：卡尺、三坐标、3D 扫描各管什么

原型阶段的检测按精度需求分档。普通装配验证用卡尺和塞规就够，量的是孔距、外轮廓、台阶高度。配合面、定位销孔这些关键尺寸上三坐标，能给出具体偏差值。形状复杂的曲面、自由曲面件，用 3D 扫描 做全尺寸对比更直接——扫描点云和 CAD 模型叠合，色差图一眼看出哪里超差，比逐点量快得多。

检测时机也有讲究。打印件有吸湿性（尼龙类尤其明显），放置几天尺寸会微变；要测关键尺寸，最好在打印后、后处理完成后尽快测，并记录环境条件。首件报告里把测量基准、检具、环境一起写清楚，后面批量对比才有意义。

五种常见失效模式：原因和对策

翘曲多见于 FDM 大平面和长边，原因是冷却收缩不均。对策：加底边或筏板、调摆放让长边顺着热场、必要时改材料或换 SLS。

层间开裂是 Z 向强度不足的典型表现，受力沿层方向时尤其明显。对策：调摆放让受力方向平行于层平面，或改用 SLS/MJF 这类各向异性较小的工艺。

尺寸超差常来自收缩补偿没设对，或后处理过量打磨。对策：首件实测后反推补偿值，关键尺寸留后加工余量。

支撑留痕影响外观和配合。对策：把关键面朝上或侧放，避开支撑接触；必须加支撑的面，后处理打磨量要提前写进工艺。

孔位偏移多因摆放倾斜或切片时孔壁补偿不足。对策：孔轴线尽量垂直或平行于摆放方向，小孔留余量后续铰或钻。打印件攻螺纹要谨慎，一般建议用螺纹嵌件或预留光孔后加工。

什么时候不该用 3D 打印：转 CNC、钣金或注塑的判断线

3D 打印在原型阶段几乎没有对手，但把同一份数据直接推到批量，代价往往出在成本曲线和材料性能上。判断是否该转 CNC、钣金、真空浇注或注塑，看四条线：批量数量、单件成本随数量的走向、受力与材料性能要求、外观与配合面的表面要求。越过其中任何一条，继续打印就是工艺错配。

成本曲线：从单件可行到批量不可行

3D 打印没有模具费，单件成本基本是平的——打一件和打一百件，单件价钱差别不大，这也是它在打样阶段便宜的原因。注塑、钣金冲压、真空浇注则相反：先付一笔模具或工装费，单件成本随数量摊薄。两条曲线交叉的位置，就是该转工艺的临界点。业内常见的情况是：几十件以内继续打印往往更划算；到几百件量级，注塑或真空浇注的摊薄优势开始显现。具体临界数量取决于零件大小、材料、模具复杂度，不能套一个固定数字，应按你的图纸向供应商询一次「打印单价 vs 开模单价」的对比报价再决定。

一个常被忽略的成本项是后处理。打印件要打磨、喷砂、染色、退火才接近成品外观和尺寸稳定，这些人工是逐件累加的；注塑件一次成型，后处理通常只在去浇口和少量修边。数量一上来，打印的后处理工时比材料费更能拉开差距。

材料与受力：3D 打印件替代不了哪类零件

逐层堆积带来的层间结合，让打印件在 Z 向（层叠方向）强度明显低于 XY 向，各向异性是结构件的硬伤。如果零件要长期承受交变载荷、要拧紧螺栓、要做卡扣反复插拔，打印件的疲劳寿命和蠕变行为都不如整块材料切削出来的 CNC 件。金属件、精密配合的塑料结构件、密封面，优先考虑 CNC 加工——它从实心料上去除材料，材料连续性完整，还能达到打印难以稳定复现的公差带。

如果零件是外壳、支架、面板这类薄板成形件，用打印反而绕远路：一块板材折弯、焊接，结构强度、平面度、成本都更优，这时应看 钣金加工。

外观与配合：表面和尺寸要求把工艺推向哪边

打印件天生带层纹（FDM 尤其明显）和支撑留痕，SLA/SLS 好一些，但要达到注塑那种均匀的模具纹理、镜面或高光外观面，靠打磨抛光逐件追平并不经济。产品最终外观件、需要一致表面处理的量产件，模具注塑更合适；小批量又想要接近注塑的外观，可评估真空浇注（手板复模），它用硅胶模翻件，单件成本低于注塑、外观好于打印。相关能力见 注塑 与 快速原型。

装配配合面、螺纹孔、密封槽这几类特征，打印件要单独判断：能留余量后加工的留余量，关键配合建议直接改 CNC 或注塑嵌件。判断顺序建议是——先看批量和成本曲线，再看受力和材料，最后看外观与配合面，三步都指向打印，就继续打印；任何一步越线，就转工艺。

3D 打印常见问题

下面几个问题，基本覆盖了从建模数据到可装配零件这条链路上最常被追问的点。答案只给判断边界，不给承诺数字——具体能不能做到，要看图纸、材料和工艺档位。
