人形机器人零件加工：从工艺选择、公差分配到装夹检测的 DFM 路径

人形机器人零件加工先拆功能，不要先选设备

一个关节模组可能出现这样的情况：壳体外形、轴承孔径和安装孔尺寸分别检测都合格，装配时却发生轴承偏载、减速器止口卡滞或电机轴难以对中。问题通常不在某个孤立尺寸，而在基准不统一：轴承孔按壳体外形找正，减速器安装面按毛坯面加工，电机定位孔又在另一次装夹中建立坐标。单项尺寸落在公差带内，并不代表孔系、端面和轴线之间的关系合格。

因此，人形机器人零件加工不应从“三轴还是五轴”开始，而应先确认零件承担什么功能、失效后影响什么，再把功能转换成可制造和可检测的关键特性。

评审时可按功能—关键特性—制造风险的顺序记录。例如，轴承座的任务是稳定支承旋转轴系，关键特性就不是全部外形尺寸，而是孔径、同轴度、端面垂直度及配合表面；对应风险则是装夹变形、刀具让刀和检测基准不一致。只有这些输入明确后，材料、毛坯、CNC加工、钣金或3D打印路线才有可比较的依据。

人形机器人零件加工工艺怎么选：CNC、钣金、3D打印还是成型

工艺选择先看零件承担什么功能，再看数量和改版频率。关节壳体需要控制轴承孔、安装面和孔系关系，通常先评估 CNC；防护罩壳若以轻量、低成本覆盖为主，则不必套用同一条路线。人形机器人零件加工常采用多工艺组合，而不是要求整机零件都由一种设备完成。

人形机器人零件加工工艺取舍表

一台样机可以同时使用 CNC 关节接口、钣金支架、3D 打印风道和真空浇注外壳；设计冻结后，再把数量稳定的塑料件转入注塑评估。最终路线应以二维图、三维模型、材料状态、预计数量和检验要求共同确认，不能只凭零件外形或单件报价决定。

人形机器人零件加工的材料与结构必须一起判断

选材不能脱离受力路径和制造结构。人形机器人零件加工中，铝合金常用于需要减重的关节壳体与连接件，但设计时还要检查轴承座、螺钉连接区和夹紧位置的局部压溃风险。薄壁铝壳即使静强度足够，也可能因刚度不足、加工变形或螺纹反复拆装而失效。

不同人形机器人零件看不同材料指标

轴、销和耐磨套通常更重视强度、疲劳、耐磨性及热处理后的尺寸稳定性。若先热处理后精加工，应预留可去除的余量；若加工后热处理，则要评估变形和后续磨削需求。不锈钢适合有耐腐蚀要求的零件，但切削负荷、刀具磨损和薄壁变形通常需要单独核算。工程塑料适合防护罩、绝缘支座和轻载导向件，判断重点是温升、蠕变、吸湿、紧固处压溃与外观，而不只是密度。

人形机器人轻量化不等于单纯减薄

有效减重应先梳理载荷如何从轴承座传到安装面，再用筋板、圆角和局部增厚维持刚度。螺纹频繁拆装的位置可评估金属嵌件；孔边、压装区和紧固面不宜与非承载区域等量减薄。筋板交汇处还要避免突然增厚，以减少毛坯应力、加工变形或成型收缩带来的尺寸波动。

人形机器人CNC零件的刀具可达性与装夹设计

关节壳体和多面支架常把深腔、窄槽、内角、横向孔、反面台阶与薄壁集中在一个零件上。每增加一个加工方向，都可能增加翻面、找正和基准转换；腔体越深，刀具伸出越长，振动、让刀和表面刀纹越难控制。人形机器人CNC零件设计应先验证刀具路径和装夹顺序，再决定哪些结构值得保留。

先确定主定位面和工艺基准

优先选择面积足够、刚性较高，并与轴承孔或安装接口存在明确位置关系的表面作为主定位面。关键孔系尽量在同一装夹中完成，减少孔轴线因翻面找正而漂移。若必须加工反面台阶或多方向孔，应在模型评审时明确二次定位基准，不要依赖外观曲面、毛坯边缘或已经变薄的侧壁找正。

检查刀具直径、伸出长度与内圆角

内角半径决定可用刀具直径，深腔则决定刀具长径比。小圆角配深腔通常需要细长刀具，切削参数受限，且更容易产生振纹或残料。可将无功能差异的内圆角统一并适当放大，取消只为减重设置的窄深腔。横向孔还要检查钻头进入、排屑和退刀空间，避免孔口被筋板或相邻壁面遮挡。

为人形机器人CNC零件保留稳定夹持区

夹具需要可重复接触的平面、台阶或工艺凸台。薄壁外壳若只剩曲面可夹，夹紧力可能先把零件压变形，松夹后尺寸再回弹。设计时可为首道和二次装夹保留稳定区域，并把工艺凸台安排在最后切除。不要过早切断连接筋或毛坯框架；应先完成关键孔、基准面和大部分腔体，再去除临时刚性连接。具体夹持余量与切除顺序需结合材料状态、壁厚及制造方工装确认。

人形机器人零件加工的公差，应该由装配链决定

关节模组的公差起点不是“设备能做到多少”，而是扭矩从电机、减速器、轴承传到壳体时，哪些界面决定定位与旋转精度。轴承孔主要控制配合尺寸、圆度和同轴关系；减速器止口承担径向定位；安装端面需要控制平面度及对轴线的垂直度；电机孔位则应相对同一装配基准定义。表面粗糙度用于约束接触、密封或旋转表面，不能替代尺寸与形位公差。

人形机器人零件加工先建立统一基准

如果轴承孔按壳体外形标注，减速器止口却按另一端面标注，两处尺寸即使分别合格，装配后的轴系仍可能偏心。应沿实际装配链选择主基准面、定位止口和方向基准，再用位置度、同轴度或跳动等要求约束关键关系。还要核算公差叠加：孔距、止口间隙、端面厚度和紧固件间隙分别可接受，并不代表组合后的电机轴与减速器输入端仍能对中。

按功能给人形机器人零件公差分级

把所有尺寸标紧，通常只会增加精加工、慢走刀、工序内测量和报废风险，不一定改善整机性能。A、B 类特性应同时确认检测基准与量具能力；C 类不应沿用配合面的公差。阳极氧化、镀层或其他表面处理还可能改变孔径、止口和螺纹状态，图纸应说明关键尺寸按处理前还是处理后验收。业内常见公差值只能作为初步判断线索，最终需结合载荷、轴承或紧固件规范、材料状态、装配方式及实际检测条件确认。

人形机器人零件加工如何规划装夹与检测

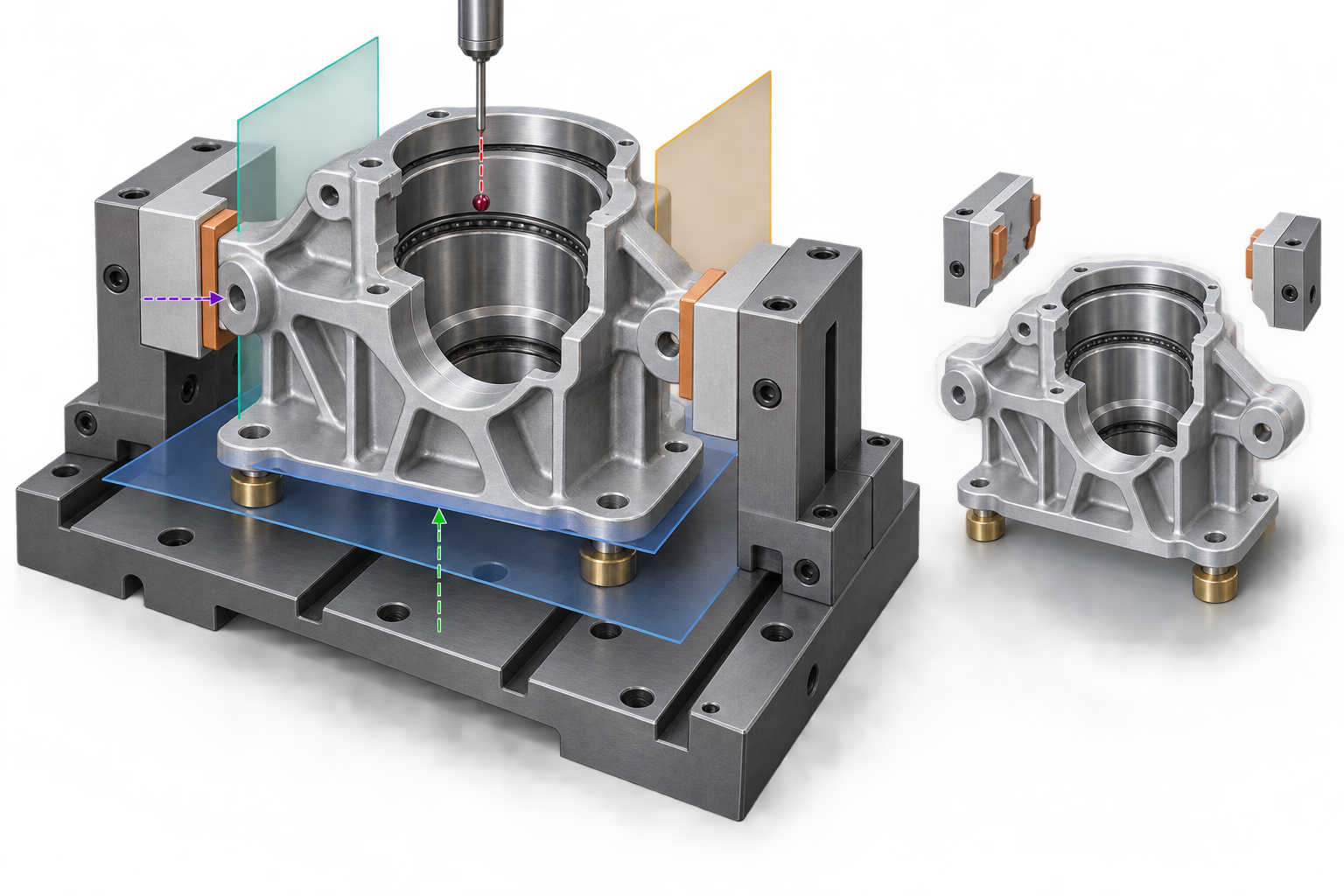

装夹与检测应沿用同一套功能基准。若加工按毛坯边缘找正，装配依赖轴承孔和安装端面，检测却分别测量单项尺寸，就可能出现尺寸合格、孔系关系仍超差的情况。人形机器人零件加工在编制工艺前，应先确定主基准、次基准和第三基准，并让关键孔位、端面垂直度及同轴关系引用这些基准。

人形机器人零件加工的装夹风险

薄壁关节壳体被夹紧时可能暂时变形，松夹后尺寸回弹；深腔粗加工还可能释放毛坯残余应力。工艺上可评估粗、精加工分开，预留均匀余量，并在自然状态或规定夹紧力下复测。翻面加工要保留可靠的定位面和夹持区，避免首序切除全部基准。软爪适合贴合规则轮廓，专用工装适合多面定位或重复批次，但都要确认避空、支撑位置与夹紧方向不会压在薄壁区。

人形机器人零件加工的检测方法

卡尺和千分尺适合常规长度、厚度及外径，不宜单独判断复杂孔系关系；塞规、环规适合快速判定配合尺寸，但通常不能说明孔的位置度、圆度或同轴度。关键轴承孔、止口和安装面可根据图纸要求评估坐标测量；复杂曲面、自由形面偏差或逆向比对可考虑 3D 扫描，但扫描结果不能自动替代配合孔的尺寸与形位检测。批量重复接口可用专用检具提高判定效率，前提是检具基准与装配基准一致。

检验计划还应写明测量状态、基准建立方式、首件与抽检逻辑，以及表面处理前后的检测阶段。氧化、镀层或喷涂可能改变孔径、接触面和外形边界；图纸应明确哪些特性按处理前控制，哪些按最终状态验收。对易变形零件，还要约定自由状态、工装约束状态或装配状态，避免制造方与装配方使用不同条件判定同一尺寸。

人形机器人零件从试制到小批量的放行清单

试制件能装起来，不等于工艺已经适合小批量。放行前应把设计版本、制造基准、检测方法和首件问题逐项关闭，避免把依赖师傅经验的做法直接复制到后续订单。

人形机器人零件加工放行前检查

• 三维模型、二维图和物料清单的版本号一致，改版尺寸已同步。
• 材料牌号、供料状态、热处理及表面处理要求明确，不只写材料类别。
• 轴承孔、止口和安装孔系采用统一基准，并标明关键形位要求。
• 薄壁、深腔和多面结构已完成装夹评估，夹持区不会压伤功能面。
• 螺纹有效深度、底孔余量、刀具退让和横向孔入口均可实现。
• 每项关键特性都有对应量具、检具或测量方案，并注明处理前后测量状态。
• 首件装配、变形和测量问题已进入改版记录，责任与关闭条件清楚。

小批量放行前应关闭的典型失效

原型阶段可以为改版速度接受较多翻面、通用夹具或逐件检测；进入小批量后，应冻结关键基准、检验规则和主要工艺路线。若材料、表面处理或装配接口发生变化，应重新放行，而不是只更新三维模型。

人形机器人零件加工常见问题

以下问题集中在关节壳体、薄壁结构、关键孔系和原型转产。实际决策不能只看零件外形，还应结合装配基准、材料状态、表面处理、检测条件和制造方的工艺能力。
