半导体腔体精密加工用哪些设备和工艺流程：一枚铝合金腔体零件的跟单记录

一张腔体图纸引出的问题：半导体腔体为什么难加工

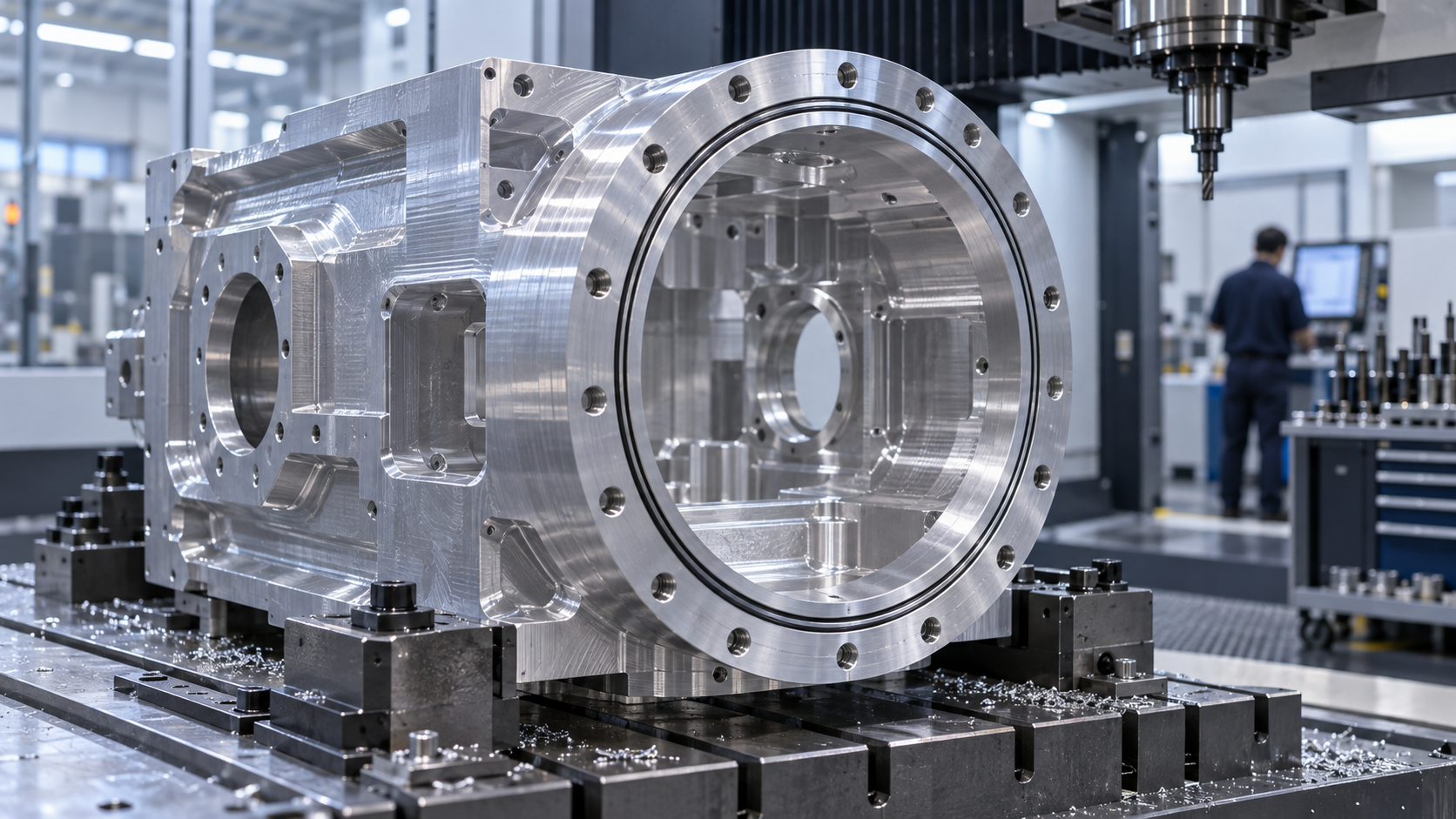

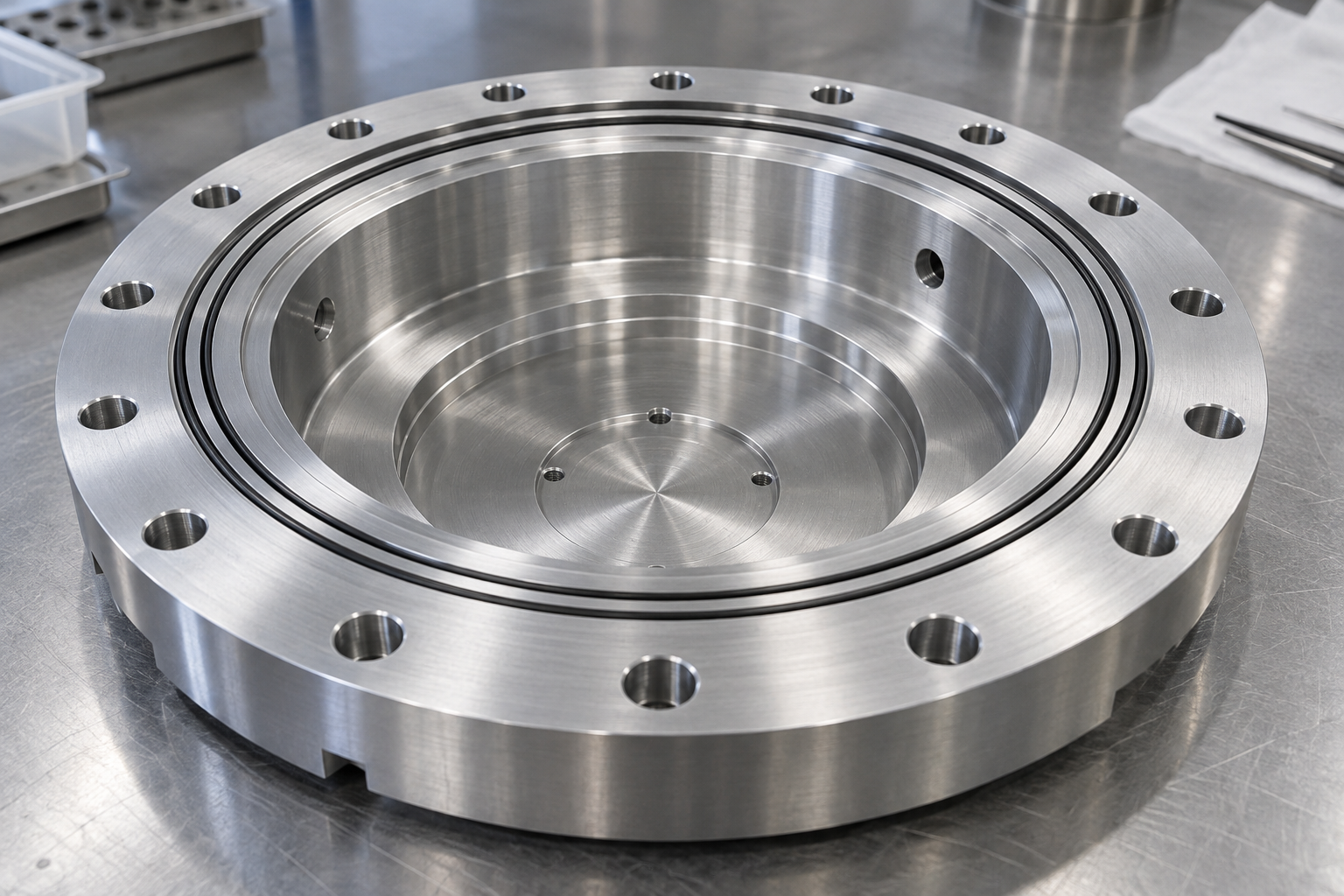

那张图纸是周二下午转到工艺员老周手上的。零件名写着“刻蚀腔体上盖”，材料 6061-T6，外形大约 320×280×90 mm，腔体内部是阶梯深腔，法兰面一圈 24 个 M6 螺孔，内侧还有两条密封槽。图纸右下角的要求不厚道：内腔表面 Ra 0.4 μm，法兰平面度 0.02 mm，未注尺寸按通用公差，但密封槽宽度公差带给到了 +0.02/0。客户在备注里加了一句：“表面不得有划伤、毛刺、残留颗粒。”

老周没急着报价。他先把这张图放回它该在的位置——晶圆制造流程里。晶圆制备、图案转移、材质掺杂、沉积、蚀刻、封装，这几步里，蚀刻和沉积都是在一个封闭腔体里完成的。腔体是工艺的容器：气体从进气口进入，在晶圆表面反应，副产物被抽走。腔体的内表面形状、粗糙度、密封性，直接决定气流是否均匀、等离子体是否稳定、颗粒是否掉落。所以半导体腔体精密加工的门槛，不在“能不能铣出来”，而在加工完之后它还能不能当一个合格的工艺环境。

这就带来四个绕不开的难点。薄壁易变形——腔体为了减重和导热，侧壁常常只有 5–8 mm，粗加工一夹一松，应力释放，法兰面就翘。深腔难排屑——内腔深度是刀具直径的好几倍，铁屑排不出去，刀一停就挤刀、崩刃。密封面要求高——密封槽和法兰面一旦有接刀痕或平面度超差，装配后真空泄漏率就压不住。洁净度不能靠后补——颗粒一旦嵌进表面，后面清洗很难彻底去除。

腔体精密加工需要哪些设备：从五轴到慢走丝的设备清单

那天下午，工艺员老周把图纸摊在车间的不锈钢工作台上。这是一件刻蚀腔体的下半本体，材料是 6061-T6 铝合金，外廓 420 × 380 × 260 mm，内腔要挖到 180 mm 深，壁上还有两圈 φ6 的冷却水道和六处斜向进气孔。他指着法兰面上那行小字说：“这一圈密封面，平面度得按微米算；内腔那几个拐角，R 角不能大，大了气流会积。” 一张腔体图能不能落地，往往不是看有没有五轴机床，而是看每一类设备是否被放到了正确的位置上。

半导体腔体精密加工用到的设备，按功能可以粗分成四组：成形加工、特种加工、连接与表面处理、检测与洁净。下面按老周那件腔体从毛坯到出货的顺序，逐项说它们各自解决什么问题，以及业内常见的精度量级——注意这些是判断参考，不是我们能承诺的交付指标。

成形加工设备：五轴加工中心与数控车床

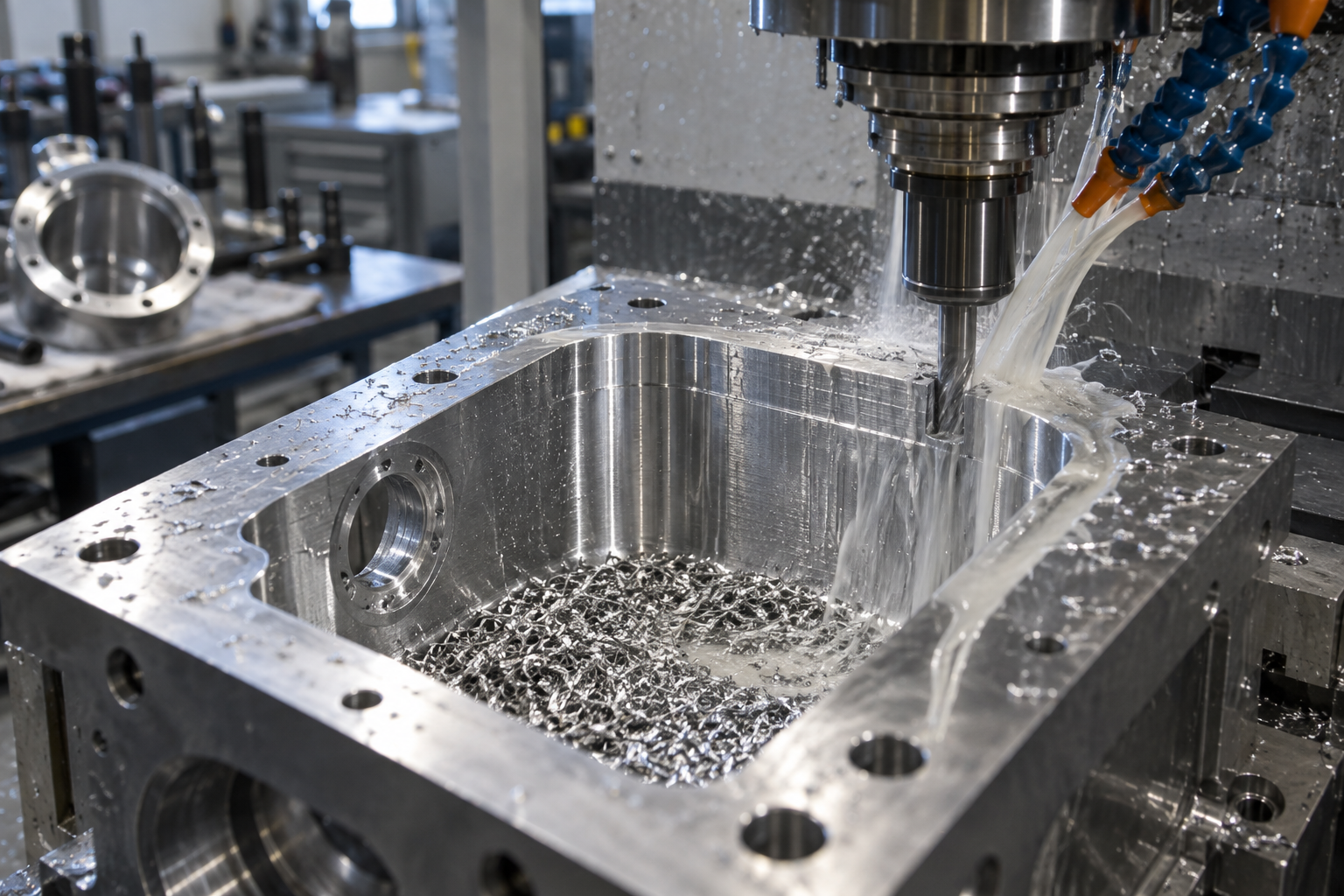

• 五轴加工中心：腔体上多面法兰、斜向进气孔、内腔台阶往往不在同一基准面上。五轴的价值是一次装夹完成多面加工，减少反复找正带来的累积误差。业内常见定位精度在 ±5 μm 到 ±20 μm 量级，实际能稳定控制的公差带还受刀具、装夹刚性、切削热影响，具体要看图纸上的关键尺寸定在哪。

• 数控车床：腔体的回转端盖、观察窗法兰、密封环槽属于回转特征，车削比铣削更容易保证圆度和端面垂直度。薄壁回转件要分序车、控制夹紧力，业内常通过软爪或涨套减少夹持变形。

特种加工设备：电火花与慢走丝

• 电火花成型机：内腔深处的窄槽、清角、盲孔底部，铣刀够不到或刚性不足。电极可以做成对应形状，把 R 角做到 0.2–0.5 mm 量级，具体取决于电极损耗和放电参数。
• 慢走丝线切割：适合穿透的异形轮廓、薄壁窗口、精密导向槽。切割面粗糙度通常比铣削更均匀，但效率低，多用于最后清轮廓。

连接与检测设备：真空焊接、三坐标与洁净清洗

• 真空焊接设备：大型腔体常做成上下两半拼焊，真空钎焊或电子束焊能减少氧化和变形，但坡口设计和焊接顺序会直接影响后续法兰面的平面度。
• 三坐标测量机与粗糙度仪：尺寸公差、法兰平面度、内腔面粗糙度靠它们逐项验证。精加工后 Ra 常见在 0.2–0.8 μm 量级，超精加工可更低，关键看功能需求。
• 洁净清洗线：腔体出厂前的颗粒残留控制，业内对单片清洗有附着粒子数控制在 10 个/W 以下的参考值（≥0.08 μm 粒子），槽式清洗参考值约 200 个/W，具体验收标准以图纸和客户规范为准。

设备清单列到这里，老周合上图说了一句实在话：“设备齐只是入场券，真正决定这批腔体能不能过检的，是每台设备之间怎么交接。” 下一节就按 CAD 到 QMS 的顺序，把这串交接拆开来看。

腔体加工的工艺流程链：从 CAD 到 QMS 的八个环节

把那张铝合金腔体图纸摊在工艺员面前时，他先做的不是开机床，而是在 CAD 里把模型拆了又合。腔体不是一个零件，而是一串工序的接力：任何一环松了，后面的精加工、焊接、清洗都补不回来。下面这条工艺链，按我们跟单时实际走的顺序拆成八步，每一步都标出半导体腔体精密加工在这道工序上要盯的那个点。

第一步到第三步：建模评审、工艺规划与粗加工去余量

1）设计建模与可制造性评审。把客户图纸转成可加工的 3D 模型，重点核对深腔的刀具可达性、法兰螺栓孔与密封槽的位置关系、薄壁处有没有加强筋。这一步省掉，往往在精加工时才发现刀伸不进去。

2）工艺规划与切削仿真。定装夹方案、基准面、刀具路径，然后在 CAM 里跑仿真。业内经验是，仿真可以把试切时间压下来约 40% 量级——省的不是一刀，而是整块铝料的报废风险。仿真里能看清深腔刀具让刀量，也能提前发现薄壁振纹风险。

3）粗加工去余量。大切削量把毛坯掏空，留出半精和精加工的余量。这一刀换来的不是尺寸，是给后续工序留出去应力的空间——铝合金腔体粗加工后如果不释放内应力，精加工完的平面度会在几天后慢慢跑掉。

第四步到第六步：半精加工、精加工与特种加工清角

4）半精加工与去应力。把余量收窄到精加工能稳定控制的量级，中间安排去应力工序——振动时效或热处理视材料和结构定。业内常见做法是薄壁腔体在半精后停一晚再上精加工，给尺寸一个稳定的窗口。

5）精加工保面形。这是精密腔体表面质量的定音环节。精加工后表面粗糙度业内典型可达 Ra 0.2–0.8 μm 量级，超精加工可更低，具体取决于刀具、转速和冷却方式。法兰密封面的平面度要和粗糙度一起看——粗糙度好但平面度差了，密封圈照样压不严。

6）特种加工清角与割槽。深窄槽、内直角、异形轮廓，铣刀够不到的，交给电火花成型机或慢走丝线切割。这一步决定的是腔体内部气流或药液通道的均匀性，不是外观件。

第七步和第八步：焊接组装、表面处理与 QMS 检测归档

7）焊接、组装与表面处理。分体腔体先拼焊再精加工或先精加工再拼焊，顺序取决于热变形量。焊后要做电解研磨或抛光，湿法工艺腔体还常涉及 SS316 电解研磨或 PFA/PTFE 内衬装配。表面处理不是装饰，是耐腐蚀和放气控制的前置条件。

8）检测与 QMS 归档。三坐标测量机验尺寸与平面度，粗糙度仪验表面，真空检漏验泄漏率，洁净清洗线控颗粒残留。每一步的数据落进 QMS，形成可追溯的加工记录。这条从 CAD 到 QMS 的链，才是半导体腔体加工的真实工作量——车铣钻三个字概括不了。

材料与表面处理：湿法、干法工艺对腔体的不同要求

图纸上写着 AL6061-T6，法兰面做硬质阳极氧化。可采购那边先问了一句：这腔体是走湿法还是干法？这一问，把材料选型和表面处理从“备注”拉回了设计前端。腔体是刻蚀、沉积、清洗这些工艺发生的物理空间，工艺路线不同，对腔体材料的要求也跟着变。

湿法腔体：耐腐蚀与内衬优先

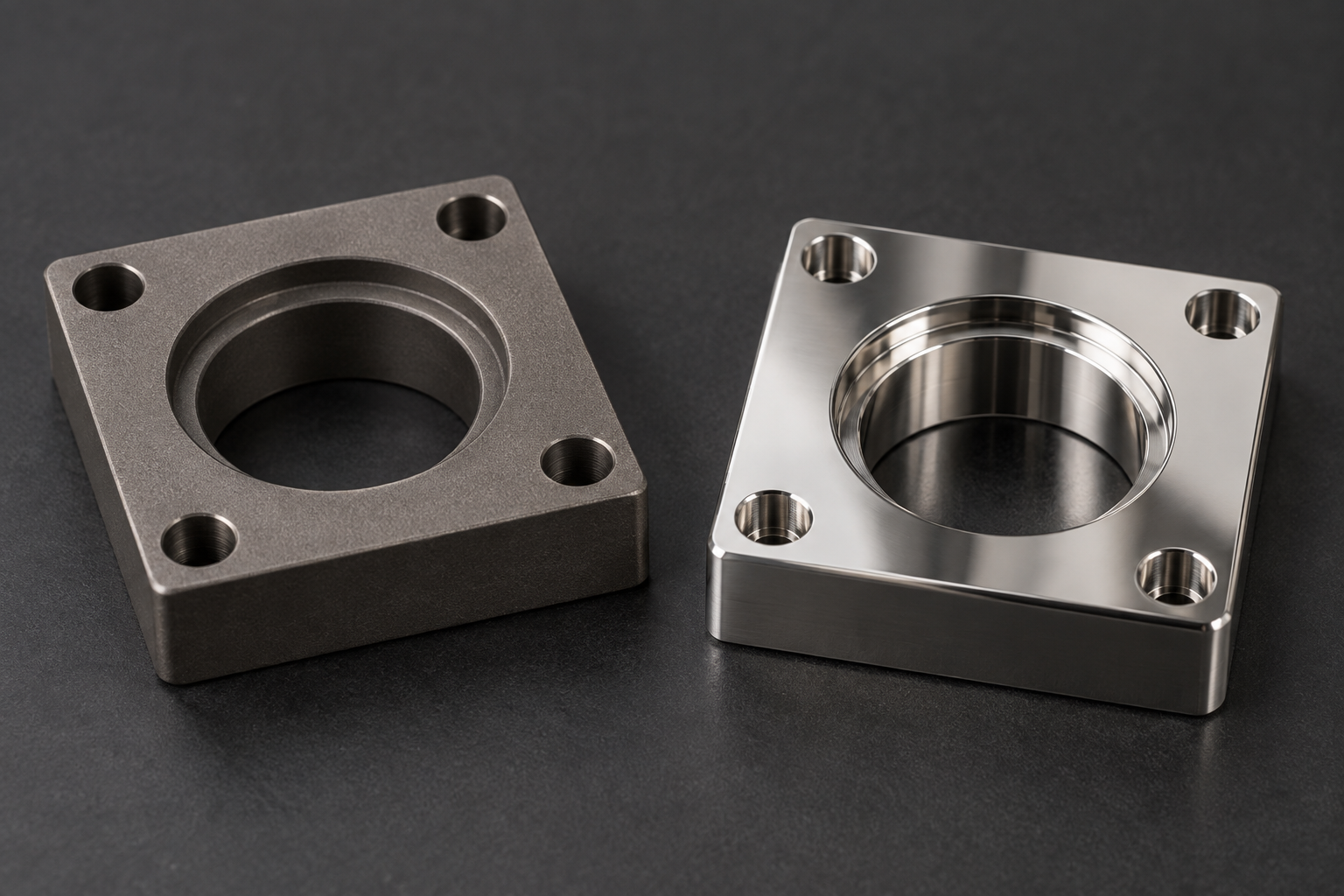

湿法工艺用酸、碱、溶剂在腔体内完成清洗或蚀刻，腔体长期接触化学介质。业内常见做法是主体用 SS316 这类耐蚀不锈钢，内表面做电解研磨，降低粗糙度、减少药液残留挂壁；接触强腐蚀介质的部位可能加 PFA、PTFE 内衬。铝合金若用在湿法腔体，通常要配更厚的阳极氧化或涂层，且要确认耐蚀等级是否覆盖所用化学品——这一点不能只看材料牌号，必须对化学兼容表逐项核对。

干法腔体：放气与颗粒是主矛盾

干法刻蚀、PECVD 这类腔体走真空路线，更在意放气率和颗粒。铝合金、钛合金、陶瓷都可选：铝合金加工性好、导热快，适合做腔体主体；钛合金强度高、耐蚀，常用于暴露在等离子体下的部件；陶瓷绝缘性好，多用在介质窗或绝缘环附近。表面处理上，铝合金常做硬质阳极氧化或镍涂层，提高耐磨和抗等离子轰击能力。值得注意的是，阳极氧化层本身可能吸附水汽，真空腔体在装配前通常要做烘烤除气，具体烘烤温度和时间要按真空度要求验证。

表面处理不是装饰。同一张图纸，内表面 Ra 从 0.8 μm 降到 0.2 μm 量级，颗粒附着和药液残留的倾向会明显不同——但这个改善是否必要，要结合工艺洁净等级判断，不是越光越好。如果只是结构支撑件，过度追求镜面反而增加成本和交期风险。腔体的材料与表面处理，最终要回答的是：它装的工艺介质是什么、洁净度要到哪一级、维护周期能接受多长。

洁净度与检测：腔体加工的最后守门员

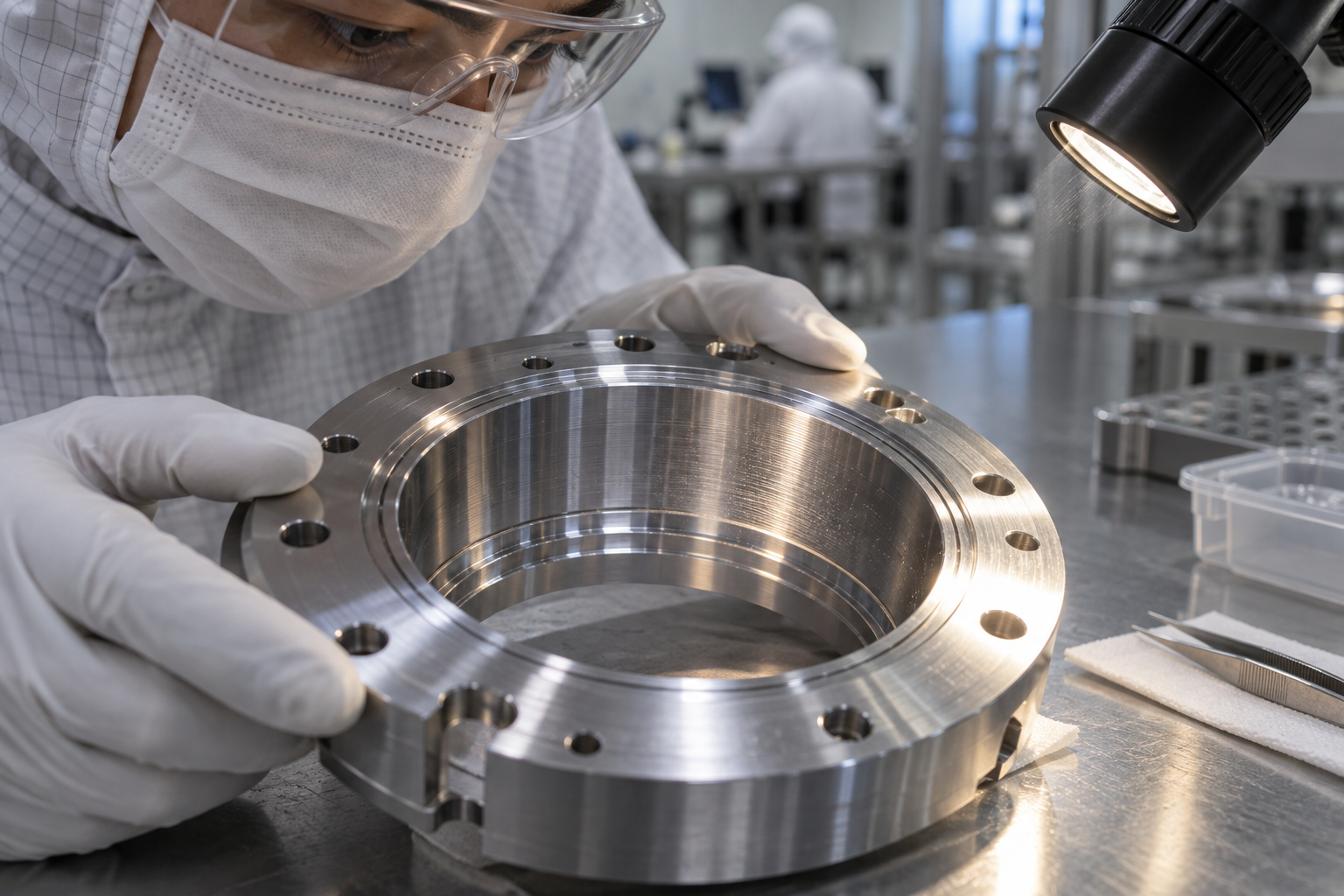

跟单到第六周，那枚铝合金刻蚀腔体终于从洁净清洗线里出来。装配前，检验员戴着手套翻过法兰面，在强光灯斜照下找有没有挂丝和残留。他跟我说过一句话：腔体加工最容易翻车的地方，往往不是尺寸，而是那颗肉眼看不见的颗粒。一颗残留在腔体内壁的金属屑，进了设备就可能划伤晶圆，或者变成下一次沉积的成核点——整批片子的良率就这么没了。

半导体腔体精密加工之所以把洁净和检测放到最后一道，是因为腔体是工艺发生的物理空间。晶圆制造流程中，蚀刻、沉积、清洗都在腔体里完成，业内常见的整片制造周期可能长达 16–18 周，封装测试还要再排。任一道工序因为腔体污染报废，前面十几周的时间全赔进去。这也是为什么腔体出厂前必须逐项验证，而不是抽检了事。

检测项逐条过：从尺寸到颗粒残留

• 尺寸与形位公差：深腔深度、法兰平面度、密封面平行度。精密加工在业内常见可做到 ±0.002–0.02 mm 量级，具体看设备与工艺；密封面的平面度常单独收紧，因为 O 圈压不实就会漏。
• 表面粗糙度：精加工后 Ra 常见在 0.2–0.8 μm 量级，内表面要求更细时需超精加工或电解抛光。粗糙度直接关系颗粒附着和放气。
• 颗粒残留：洁净清洗后用颗粒计数或擦拭取样验证。单片式清洗装置的附着粒子数业内可控制在 10 个/W 以下（0.08 μm 以上粒子），槽式为参照约 200 个/W——数字差异说明清洗方式本身就在决定洁净上限。
• 真空泄漏率：氦检漏逐条焊缝、逐个密封面走。腔体分体拼焊的，焊缝是泄漏高发区。
• 露点与环境：探针台一类测试环境露点需低于 -40°C；光刻区湿度公差业内可能严控在 ±1% 范围。腔体交付前的干燥与包装要匹配这个量级。

这张表不是一次性勾完就结束。尺寸和形位公差在三坐标测量机上出报告，粗糙度仪补内表面数据，颗粒和泄漏率分别由洁净与检漏工位出具记录，最后归到 QMS 归档。哪一项没过，就得回到对应工序——平面度超差可能回到精加工，颗粒超标往往回到清洗线重走一遍。这也是我把洁净度叫“守门员”的原因：前面五道工序做得再漂亮，这一关漏了，腔体就不算合格。

如果你的图纸上有类似的腔体零件，与其等到出厂前才发现问题，不如在报价阶段就把关键公差、表面处理和洁净要求一起提出来。AI 对话报价 可以直接贴图纸和需求，让工艺在开工前先判断哪几道工序需要重点控制。

半导体腔体精密加工常见问题

下面几个问题，是跟单过程中被问得最多的。答案按本文提到的设备、工艺链和检测逻辑展开，具体数值请以图纸和实际工艺验证为准。
